Anlegefühler

TEF 13

ANWENDUNGSBEREICHE

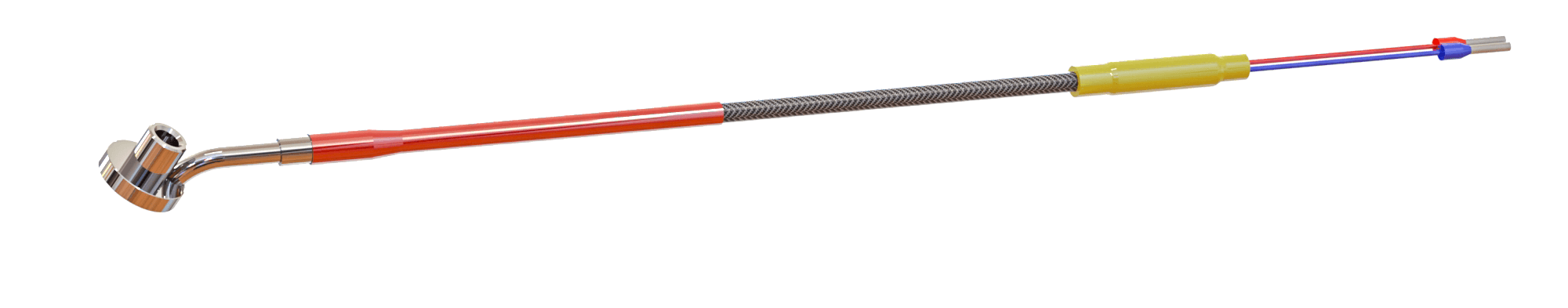

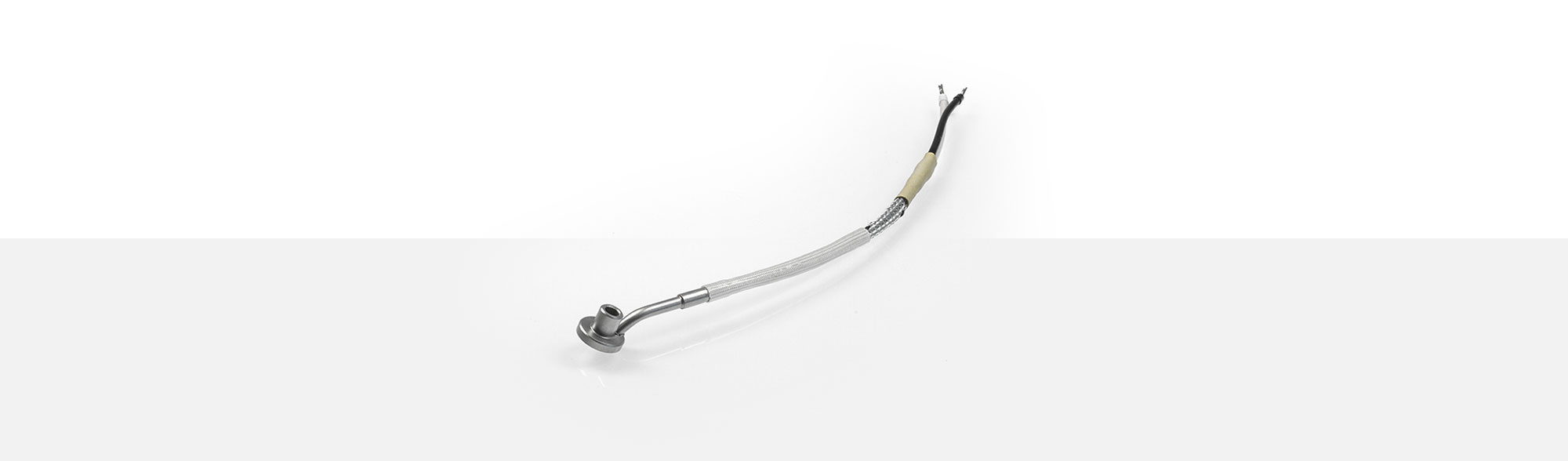

Anlegefühler werden zur Temperatur-Messung an runden und planen Oberflächen eingesetzt. Zwischen dem Fühlerring des Temperatursensors Typ TEF 13 und dem Halteschaft Ø 7 mm wird eine Bohrung Ø 3,5 mm angebracht, das Thermoelement Ø 3,5 x 30 mm eingesteckt und verschweißt. Die Messfläche wird plan geschliffen. Zur Befestigung dient eine zentrale Schraube M4.
Der Übergang der Ausgleichsleitung zum Schutzrohr wird 7 mm konisch zugentlastet. Der Knickschutz ist wählbar. Standardmäßig werden Federn Ø 6 x 100 mm bzw. Spezial-Glasseidenschlauch mit hitzebeständiger Lackierung bis 400 °C verwendet.

  • Einsatztemperatur: bis 400 °C
  • Fühlerring: Ø 14 / 7 x 3 / 10 mm
  • mit Potential oder potentialfrei
  • Standard-Knickschutz 60 mm Glasseidenschlauch
  • bis 400°C
    Einsatztemperatur
  • 60 mm GLS
    Knickschutz
  • Ø 14/7 x 3/10 mm
    Fühlerring



TEF 13 Anlegefühler

Folgend eine Aufstellung unserer Standard Thermo- und Ausgleichsleitungen für den Temperatursensor Typ TEF 13.
Auf Wunsch sind auch andere möglich.

Fe-CuNi Typ L

Artikel# Querschnitt Temp-Bereich Außendurchmesser
1200455 2x0,22 mm² -50 °C bis +400 °C ca. 3,40 mm
1307289 2x0,22 mm² -40 °C bis +180 °C 4,00 mm ± 0,10 mm



Fe-CuNi Typ J

Artikel# Querschnitt Temp-Bereich Außendurchmesser
1222528 2x0,35 mm² -50 °C bis +400 °C ca. 3,40 mm
2239028 2x0,35 mm² -40 °C bis +180 °C ca. 3,40 mm

NiCr-Ni Typ K

Artikel# Querschnitt Temp-Bereich Außendurchmesser
1200471 2x0,50 mm² -50 °C bis +400 °C ca. 3,50 mm



    Miniatur - Rundsteckverbinder mit Schraubverschluss

    2-polig Stecker T3200 A# 1200716
      Kupplung T3201 A# 1200721





    2-polig Stecker T3260 A# 1201415



    4-polig Stecker T3200 A# 1103624
      Kupplung T3301 A# 1200723

    Rundsteckverbinder mit Schraubverschluss

    3-polig Stecker T3079 A# 1103631
      Kupplung T3080 A# 1200749





    5-polig Stecker T3260 A# 1103635
      Kupplung T3084 A# 1200750



    Rundsteckverbinder mit Bajonettverschluss

    3-polig Stecker T3008 A# 1103627





    5-polig Stecker T3012 A# 1119173



    Thermoelement - Steckverbindungen

    Typ J Stecker A9.1 A# 1107127
      Kupplung A10.1 A# 1107128
      bei Querschnitt 2x0,50 mm² A# 1349300
        2x0,22 mm² A# 1349299





    Typ J Stecker A9.2 A# 1107127
      Kupplung A10.2 A# 1107128
      bei Querschnitt 2x0,50 mm² A# 1349300
        2x0,22 mm² A# 1349299

    Miniatur - Steckverbindungen

    Lemo Kabeldurchmesser max. in mm
      Größen 0S 1S 2S 3S
      Standard Kupplung 3,7 4,2 4,2 4,2
      Einbau-Apparatedose
      Standard Stecker 3,7 4,2 4,2 4,2
