Einsteckfühler

PWF 2

ANWENDUNGS­BEREICHE

Einsteckwiderstandsfühler finden in fast allen möglichen Einsatzgebieten der Temperaturmessung ihre Anwendung. Sie werden in gerader als auch rechtwinkliger Ausführung hergestellt. Zur Befestigung stehen je nach Ausführung Klemmverschraubungen, Schrauben, Laschen und Anschlagringe zur Verfügung. Der Knickschutz ist wählbar. Standardmäßig werden Federn bzw. Spezial-Glasseidenschlauch mit hitzebeständiger Lackierung bis 400 °C verwendet. Die Standardausführung wird mit einer Anschlussleitung, bestehend aus vernickelter Kupferlitze, gefertigt. Die Einzeladern sind mit PTFE-Bandierung und Glasseidengeflecht ummantelt. Das gemeinsame Schutzgeflecht ist aus Edelstahldrähten.

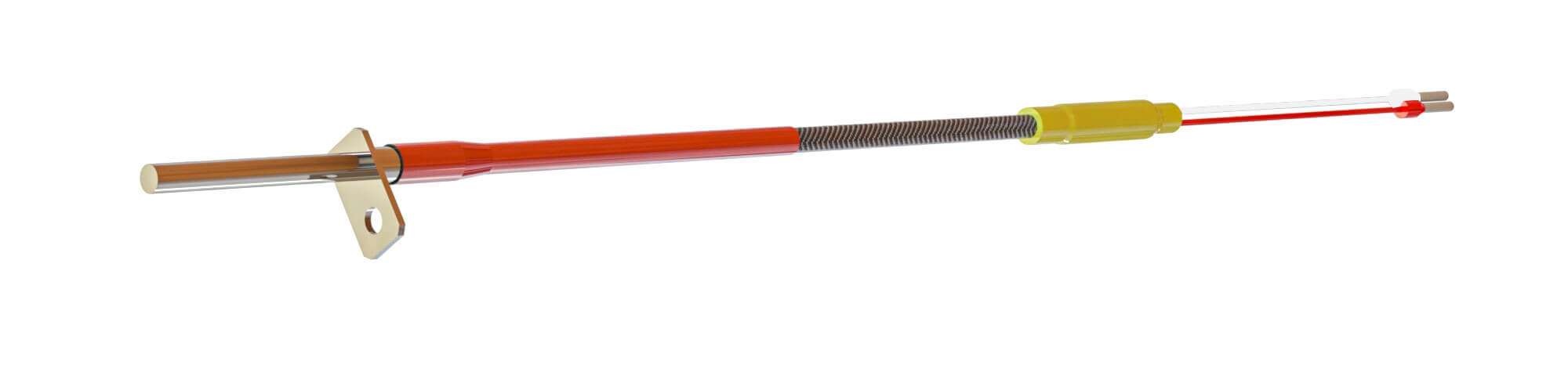

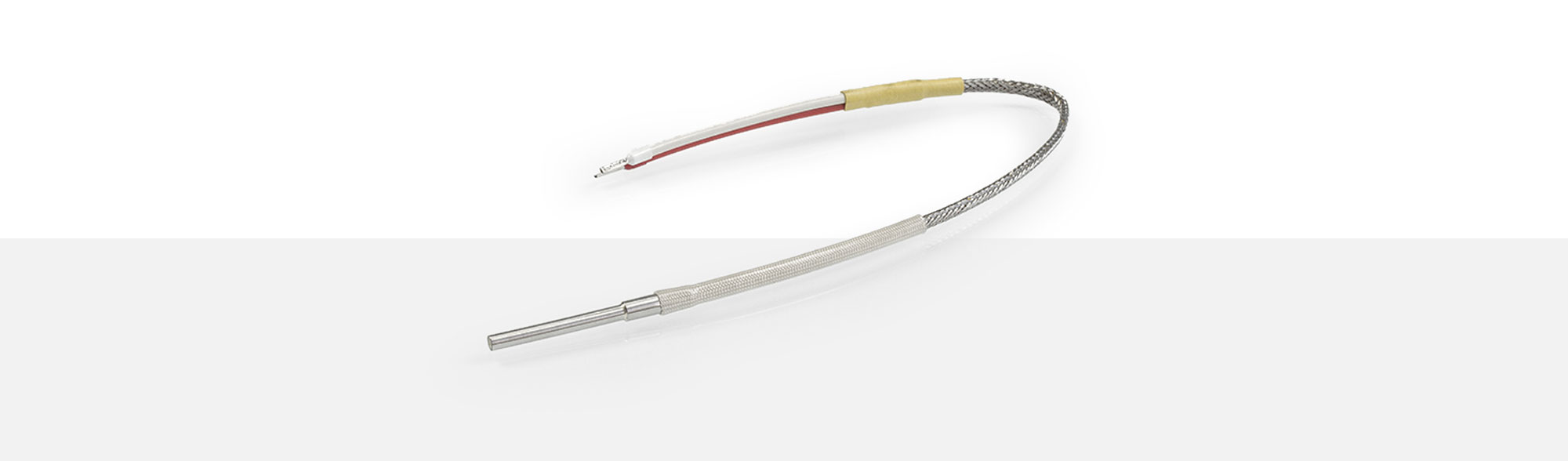

Der Temperatursensor Typ PWF 2 mit Anschlussleitung aus Drahtgeflecht besteht aus zwei Rohrabschnitten Ø 3,5 x 0,4 x 35 mm und Ø 4,5 x 0,5 x 15 mm. Der Rohrwerkstoff ist Edelstahl 1.4301. Das Rohr Ø 4,5 mm dient als Zugentlastung für das Drahtgeflecht. Lieferbar ist diese Ausführung auch in verschiedenen Eintauchtiefen und Durchmessern.

  • Messeinsatz Pt100 nach
    DIN EN 60751 - Klasse B
  • Standardausführung in Zweileiterschaltung
  • Einsatztemperatur: bis 260 °C
  • potentialfrei

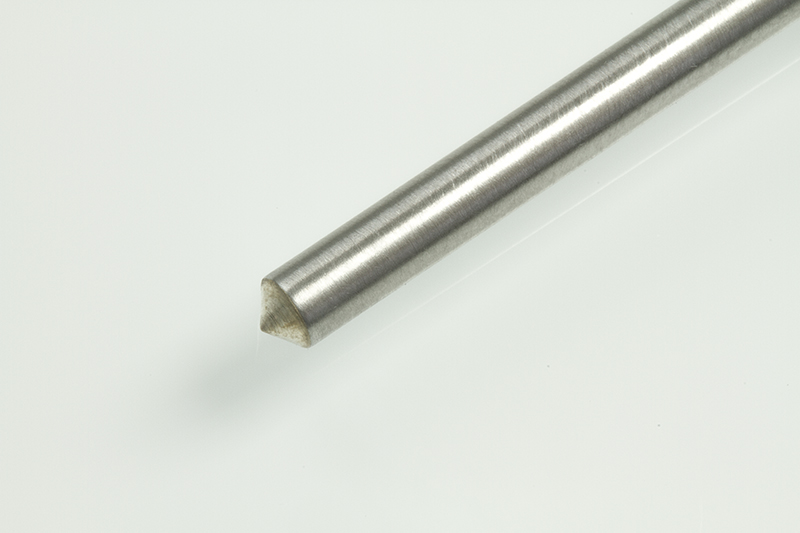

  • Ausführung der Fühlerspitze:
    Ø 3,5 x 30 mm ET
  • Knickschutz 60 mm Spezial-Glasseidenschlauch
  • dauerwärmebeständig bis 400 °C
  • bis 260°C
    Einsatztemperatur
  • Ø 3,5x30mm ET
    Fühlerspitze
  • 60mm
    Knickschutz

PWF 2

Folgend eine Aufstellung unserer Standard Anschlussleitungen für den Temperatursensor Typ PWF 2. Auf Wunsch sind auch andere möglich.

Artikel# Querschnitt Temp-Bereich Außendurchmesser
1298296 2x0,22 mm²
Cu-verzinnt
-50 °C bis +260 °C 3,80 ±0,05 mm

Fühlerspitzen

    Miniatur - Rundsteckverbinder mit Schraubverschluss

    2-polig Stecker T3200 A# 1200716
      Kupplung T3201 A# 1200721





    2-polig Stecker T3260 A# 1201415



    4-polig Stecker T3200 A# 1103624
      Kupplung T3301 A# 1200723

    Miniatur - Steckverbindungen

    Lemo Kabeldurchmesser max. in mm
      Größen 0S 1S 2S 3S
      Standard Kupplung 3,7 4,2 4,2 4,2
      Einbau-Apparatedose
      Standard Stecker 3,7 4,2 4,2 4,2

    Befestigungsflansche

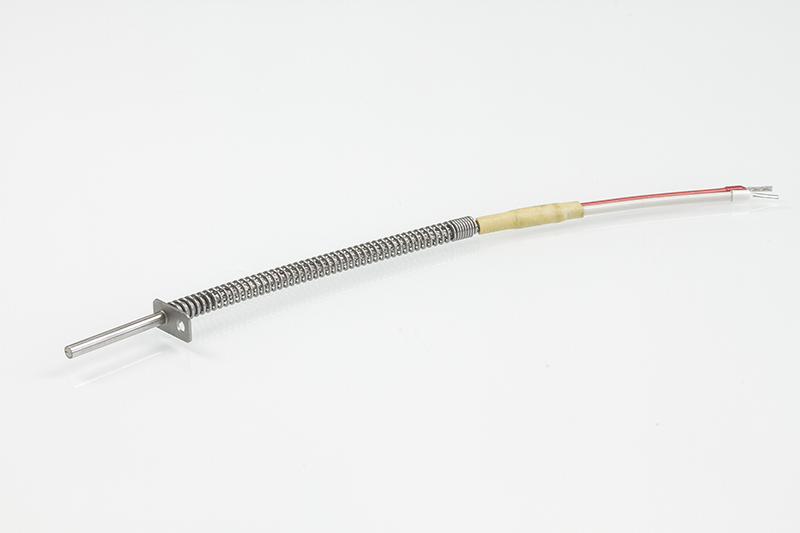

    Befestigungslasche

    Artikel# 1250043
    Maß 8 x 15 mm
    Dicke 1 mm
    Bohrung 1 x Ø 3,5 mm
    1 x Ø 3,3 mm
    Bohrungsabstand 7,5 mm
    Ecken abgeschrägt
    Material Edelstahl

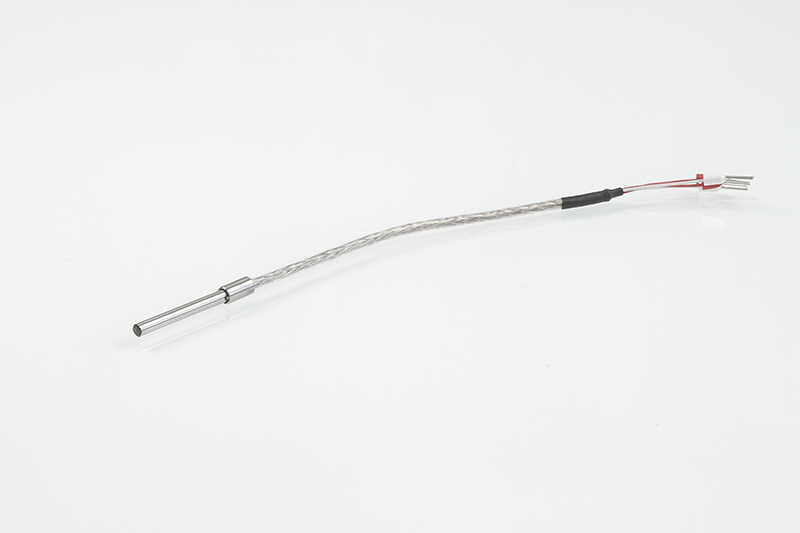

    Ausführungsbeispiele
