Einsteckfühler

PWF 68

ANWENDUNGS­BEREICHE

Einsteckwiderstandsfühler finden in fast allen möglichen Einsatzgebieten der Temperaturmessung ihre Anwendung. Bevorzugt wird diese Ausführung in der Heißkanaltechnik eingesetzt. Sie werden in planer als auch rechtwinkliger Ausführung hergestellt. Ist es nicht möglich, eine Bohrung vorzusehen, können die Widerstandsfühler auch in der Form eines Oberflächenfühlers gefertigt werden. Sie werden mit einer Schraube, je nach Ausführung M3 oder M4, befestigt. Der Übergang der Anschlussleitung zum Schutzrohr ist zugentlastet. Die Standardausführung wird mit einer Anschlussleitung, bestehend aus vernickelter Kupferlitze, gefertigt. Die Einzeladern haben eine PFA- und Glasseidenisolation und sind gemeinsam mit Glasseide und rostfreien Stahldrähten umflochten.

  • Messeinsatz Pt100 nach
    DIN EN 60751 - Klasse B
  • Standardausführung in Zweileiterschaltung
  • Einsatztemperatur: bis 260 °C
  • potentialfrei
  • Ausführung der Fühlerspitze:
    Ø 4 x 12 mm ballig
  • Knickschutzfeder Ø 8 x 200 mm
  • bis 260°C
    Einsatztemperatur
  • Ø 4 x 12 mm
    Fühlerspitze - ballig
  • Ø 8 x 200 mm
    Knickschutzfeder

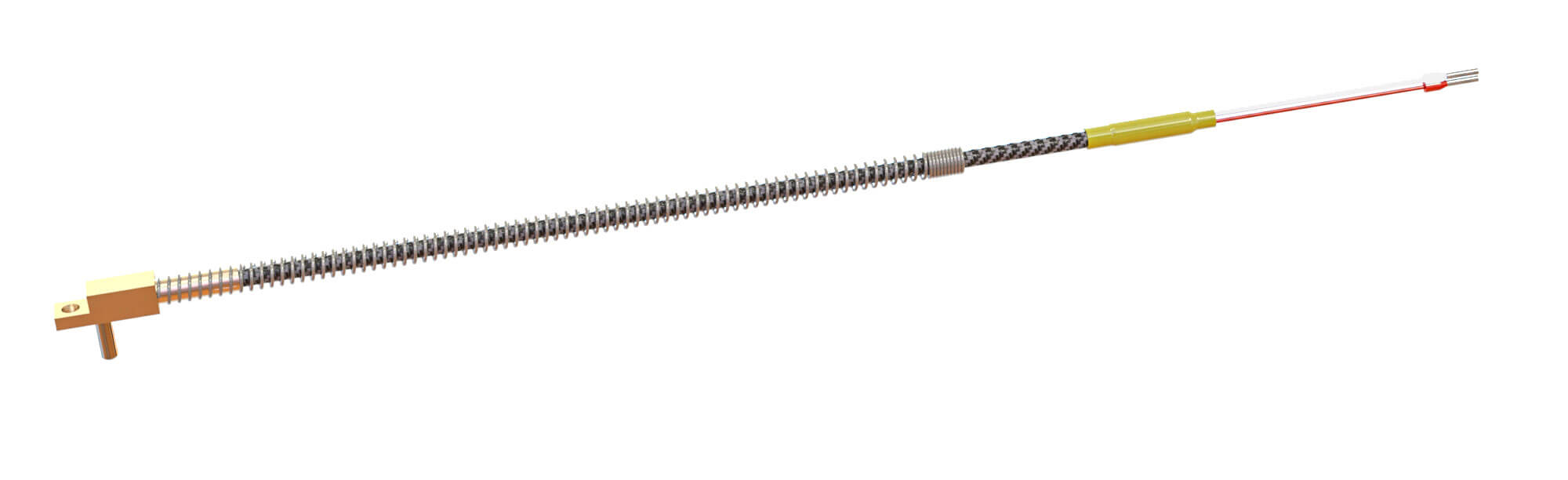

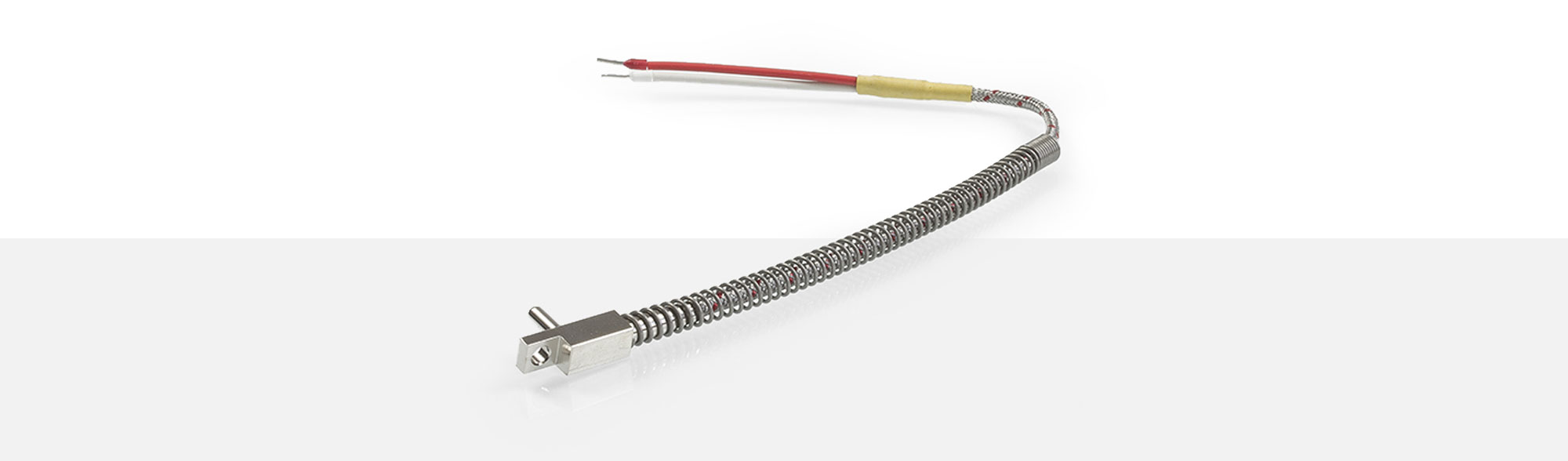

PWF 68 Einsteckfühler

Folgend eine Aufstellung unserer Standard Anschlussleitungen für den Temperatursensor Typ PWF 68. Auf Wunsch sind auch andere möglich.

Artikel# Querschnitt Temp-Bereich Außendurchmesser
1201354 2x0,35 mm²
Cu-vernickelt
-50 °C bis +260 °C 4,6 x 2,8 mm
1201352 2x0,38 mm²
Cu-vernickelt
-50 °C bis +260 °C 3,45 x 1,95 mm
1340642 3x0,25 mm²
Cu-verzinnt
-60 °C bis +260 °C 3,40 ±0,15 mm
1307789 4x0,22 mm²
Cu-verzinnt
-50 °C bis +350 °C 4,00 ±0,15 mm

    Miniatur - Rundsteckverbinder mit Schraubverschluss

    2-polig Stecker T3200 A# 1200716
      Kupplung T3201 A# 1200721





    3-polig Stecker T3260 A# 1201415
      Kupplung T3261 A# 1200722



    4-polig Stecker T3200 A# 1103624
      Kupplung T3301 A# 1200723

    Rundsteckverbinder mit Schraubverschluss

    3-polig Stecker T3079 A# 1103631
      Kupplung T3080 A# 1200749





    5-polig Stecker T3260 A# 1103635
      Kupplung T3084 A# 1200750



    Rundsteckverbinder mit Bajonettverschluss

    3-polig Stecker T3008 A# 1103627





    5-polig Stecker T3012 A# 1119173



    Miniatur - Steckverbindungen

    Lemo Kabeldurchmesser max. in mm
      Größen 0S 1S 2S 3S
      Standard Kupplung 3,7 4,2 4,2 4,2
      Einbau-Apparatedose
      Standard Stecker 3,7 4,2 4,2 4,2
