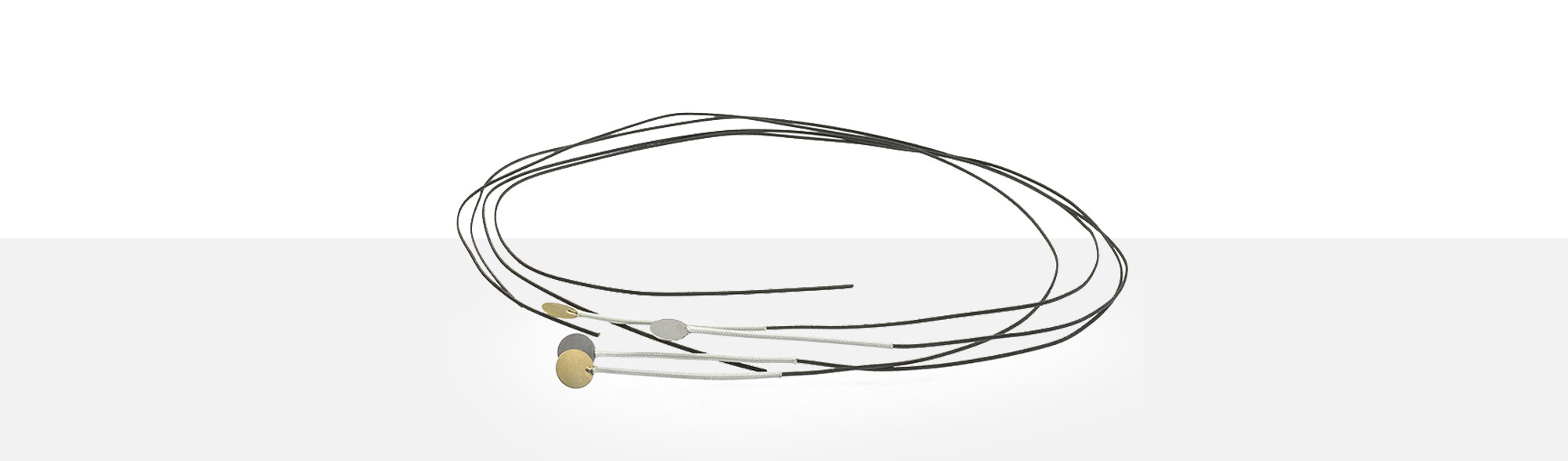

Unterlegfühler

TEF U

ANWENDUNGS­BEREICHE

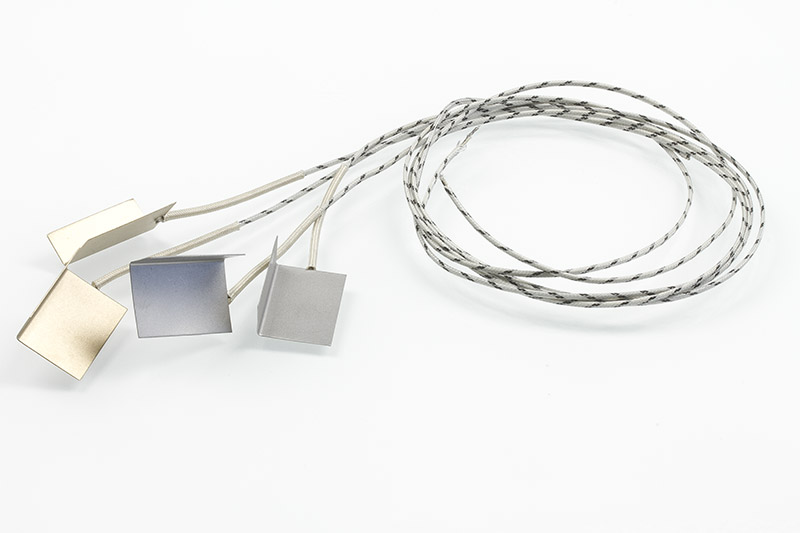

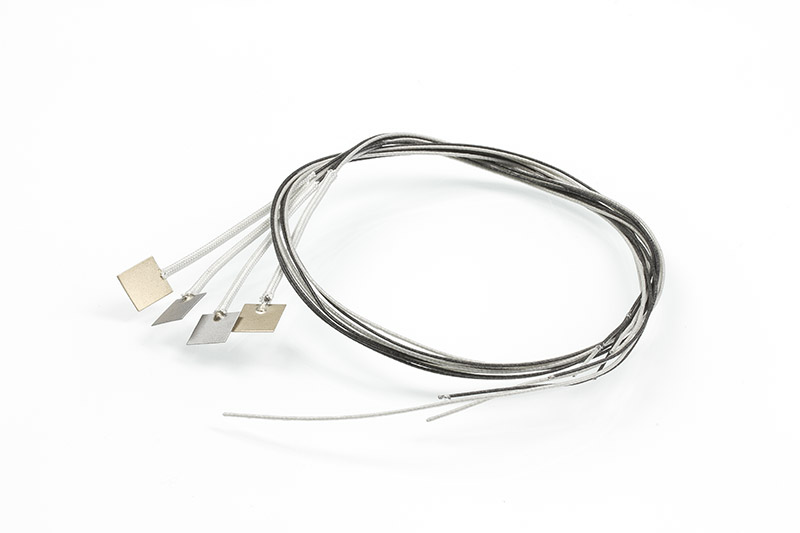

Für diese Ausführung wird ein Thermopaar aus einzelnen oder gemeinsamen Glasseide isolierten Thermodrähten auf das Ø 10,0 x 0,3 mm starke Edelstahlblech aufgepunktet und verlötet. Die Kontaktbleche stehen in diversen Größen und Stärken zur Verfügung. Als Knickschutz wird ein 50 mm langer Glasseidenschlauch verwendet. Voraussetzung für den Einsatz als Unterlegfühler ist eine feuchtfreie Messumgebung.

  • Einsatztemperatur: bis 300 °C
  • Abmaße:
    Ø 10 x 0,3 mm
  • Material Edelstahl 1.4301
  • Standard-Anschlusslänge 2.000 mm
  • bis 300°C
    Einsatztemperatur
  • Ø 10 x 0.3 mm
    Kontaktfläche
  • 50 mm GLS
    Knickschutz

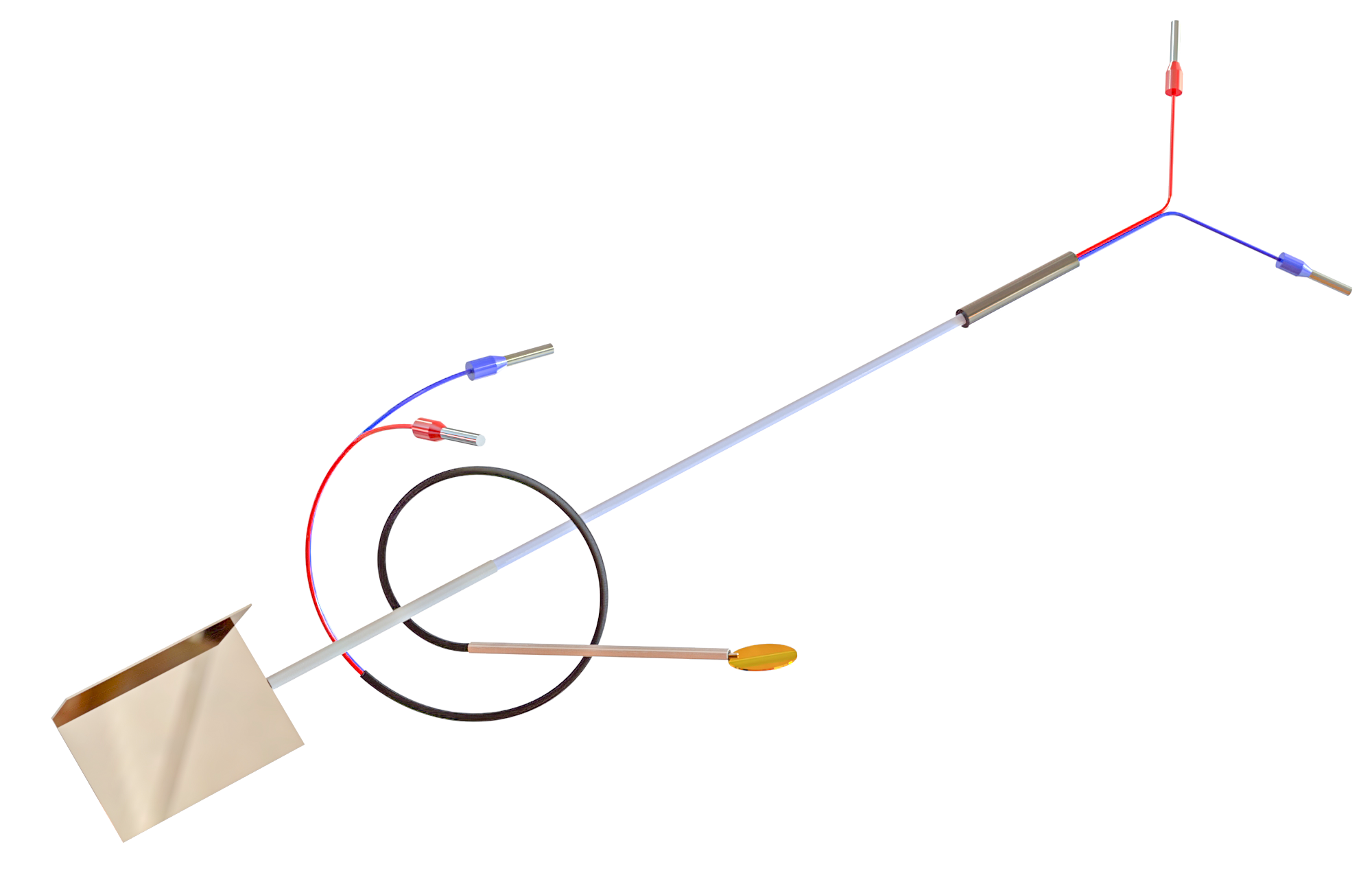

TEF U Unterlegfühler

Folgend eine Aufstellung unserer Standard Thermo- und Ausgleichsleitungen für den Temperatursensor Typ TEF U. Auf Wunsch sind auch andere möglich.

Fe-CuNi Typ L

Artikel# Querschnitt Temp-Bereich Außendurchmesser
1200458 2x0,50 mm² max. bis +250 °C 2,0 x 1,2 mm
2113782 2x Ø 0,5 mm max. bis +400 °C 1,6 x 0,8 mm

Fe-CuNi Typ J

Artikel# Querschnitt Temp-Bereich Außendurchmesser
2113765 2x0,22 mm² max. bis +400 °C 1,9 x 1,3 mm
2113777 2x0,095 mm² max. bis +400 °C 1,3 x 0,8 mm
2113789 2x Ø 0,5 mm max. bis +350 °C 1,6 x 0,8 mm

NiCr-Ni Typ K

Artikel# Querschnitt Temp-Bereich Außendurchmesser
1200472 2x0,50 mm² -40 °C bis +400 °C 2,0 x 1,2 mm
2113784 2x Ø 0,5 mm max. bis +350 °C 1,6 x 0,8 mm

    Miniatur - Rundsteckverbinder mit Schraubverschluss

    2-polig Stecker T3200 A# 1200716
      Kupplung T3201 A# 1200721





    2-polig Stecker T3260 A# 1201415



    4-polig Stecker T3200 A# 1103624
      Kupplung T3301 A# 1200723

    Miniatur - Thermoelement - Steckverbindungen

    Typ J Miniatur Stecker A12.1 A# 1269361
      Miniatur Kupplung A13.1 A# 1269362
      Quetschhülse 2x0,50 mm² A# 1269363





    Typ J Miniatur Stecker A12.2 A# 1209147
      Miniatur Kupplung A13.2 A# 2104331
      Quetschhülse   A# 1269363
