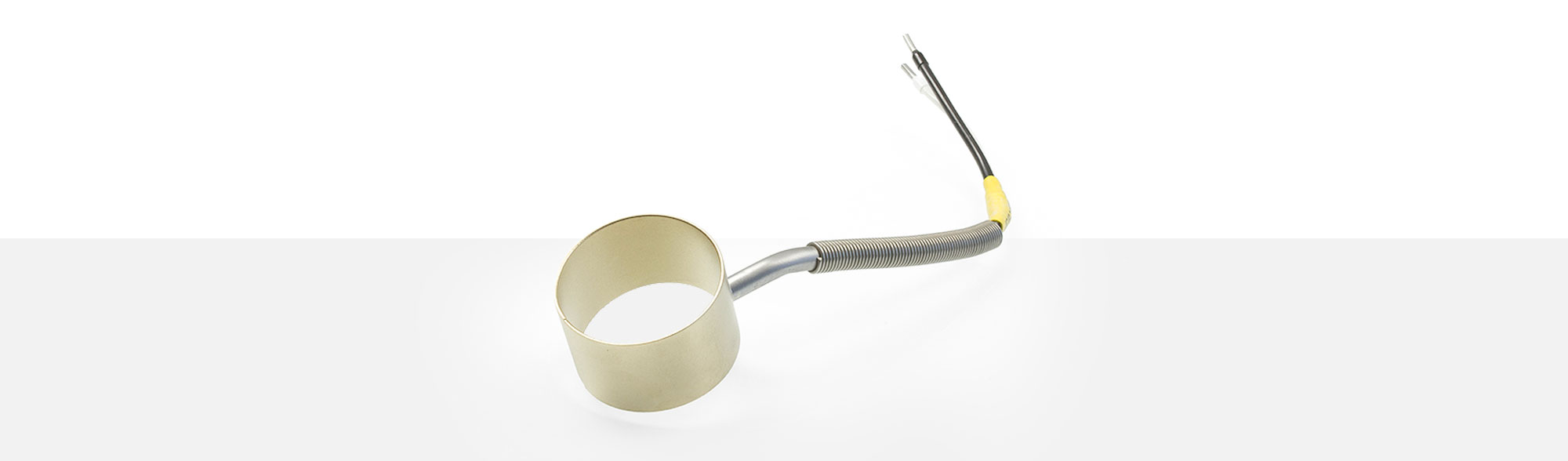

Unterlegfühler

TEF 19

ANWENDUNGS­BEREICHE

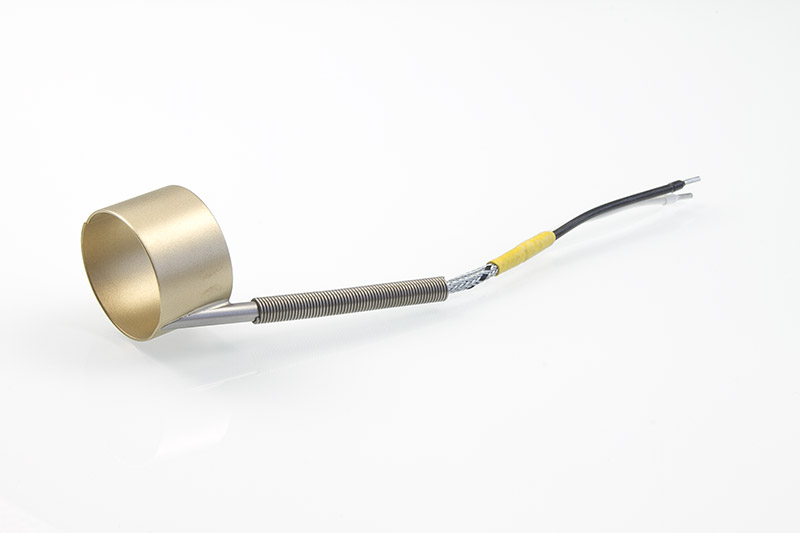

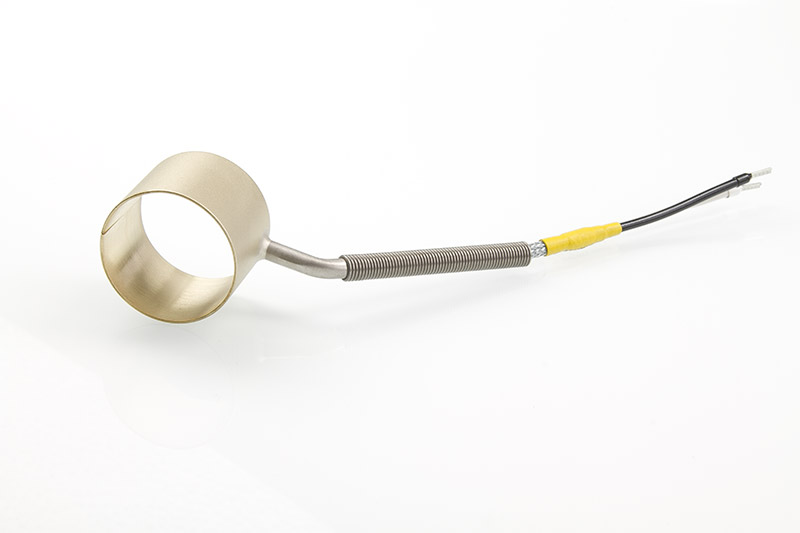

Der Temperatursensor Typ TEF 19 eignet sich bestens als Unterlegfühler von kleinen Heizbändern. Durch das Unterlegen des Messingwärmeleitbleches vergrößert sich der Spannschlitz des Heizbandes für den Fühler. Bei der Bestellung bitte Durchmesser und Heizbandbreite angeben. Neben den drei Standard-Ausführungen des Schutzrohres

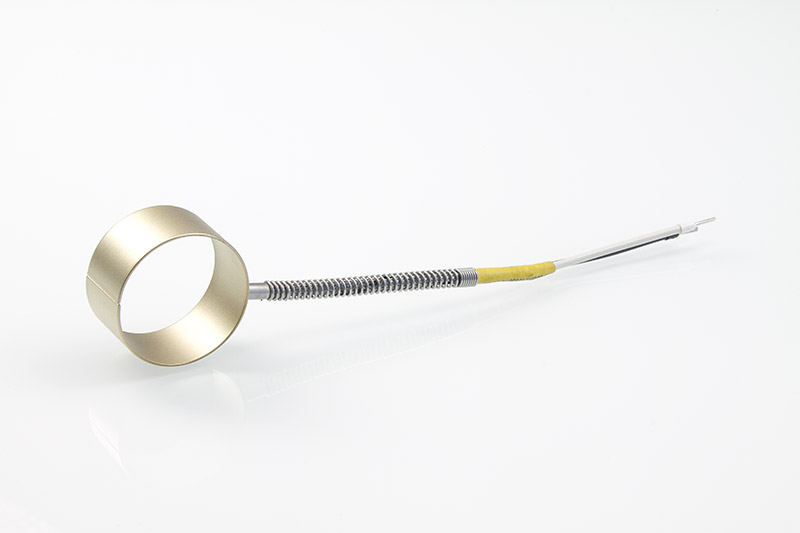

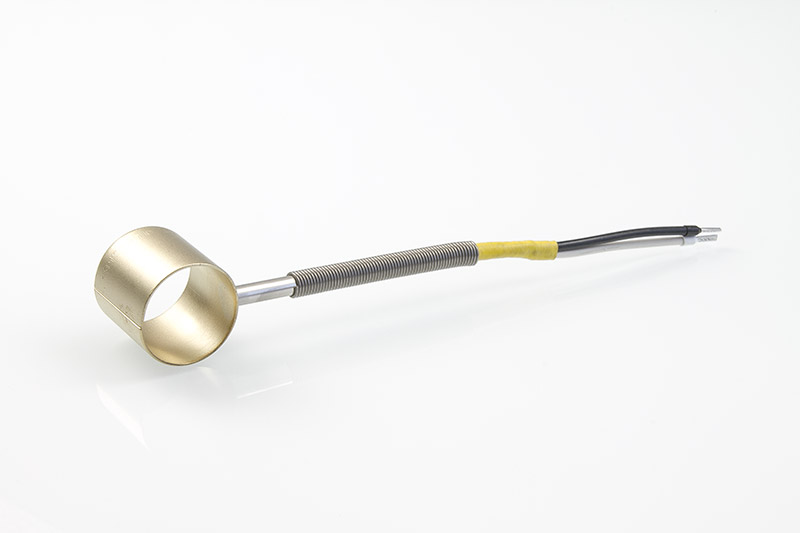

  • radial Code Nr. T19-0006

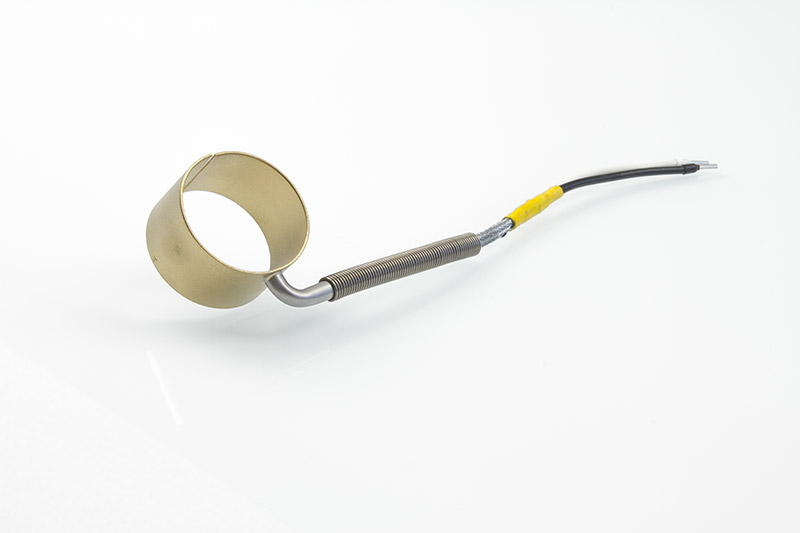

  • tangential Code Nr. T19-0024

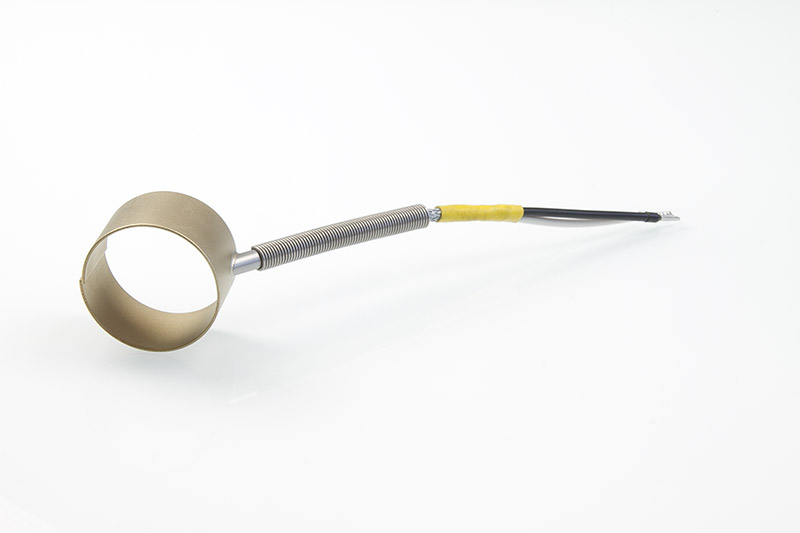

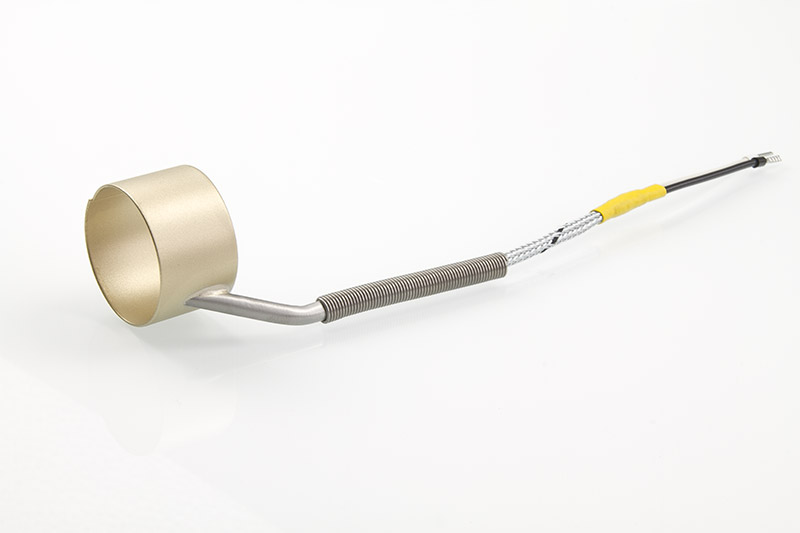

  • axial 45° Code Nr. T19-0002

gibt es noch viele kundenspezifische Ausführungen.
Das Fühlerrohr des Temperatursensors Typ TEF 19 ist Ø 6 x 40 mm lang, der Übergang vom Fühlerrohr zur Ausgleichsleitung ist zugentlastet und mit einer Knickschutzfeder Ø 8 x 65 mm versehen.

  • Einsatztemperatur: bis 400 °C
  • mit Potential oder potentialfrei
  • als Einfach- oder Doppelthermoelement
  • Knickschutzfeder Ø 8 x 65 mm
  • Messingwärmeleitblech 1 mm stark
  • bis 400°C
    Einsatztemperatur
  • Ø 8 x 65 mm
    Knickschutzfeder
  • ca. 1 mm
    Messingwärmeleitblech

TEF 19 Unterlegfühler

Folgend eine Aufstellung unserer Standard Thermo- und Ausgleichsleitungen für den Temperatursensor Typ TEF 19. Auf Wunsch sind auch andere möglich.

Fe-CuNi Typ L

Artikel# Querschnitt Temp-Bereich Außendurchmesser
1200455 2x0,22 mm² -50 °C bis +400 °C ca. 3,40 mm
1200456 4x0,22 mm² -50 °C bis +400 °C max. 3,80 mm
1200464 2x1,00 mm² -50 °C bis +400 °C ca. 4,50 mm
1200465 2x1,00 mm² -50 °C bis +400 °C ca. 4,50 mm
1256523 2x1,00 mm² -50°C bis +500 °C ca. 4,50 x 2,60 mm

Fe-CuNi Typ J

Artikel# Querschnitt Temp-Bereich Außendurchmesser
1229818 4x0,22 mm² -50 °C bis +400 °C ca. 3,60 mm
1231037 2x0,50 mm² -50 °C bis +400 °C ca. 3,90 mm
1201349 2x1,00 mm² -50 °C bis +400 °C max. 4,60 mm

NiCr-Ni Typ K

Artikel# Querschnitt Temp-Bereich Außendurchmesser
1298584 4x0,22 mm² -50 °C bis +400 °C max. 4,00 mm
1200471 2x0,50 mm² -50 °C bis +400 °C ca. 3,50 mm
1200473 2x1,00 mm² -50 °C bis +400 °C ca. 4,50 mm

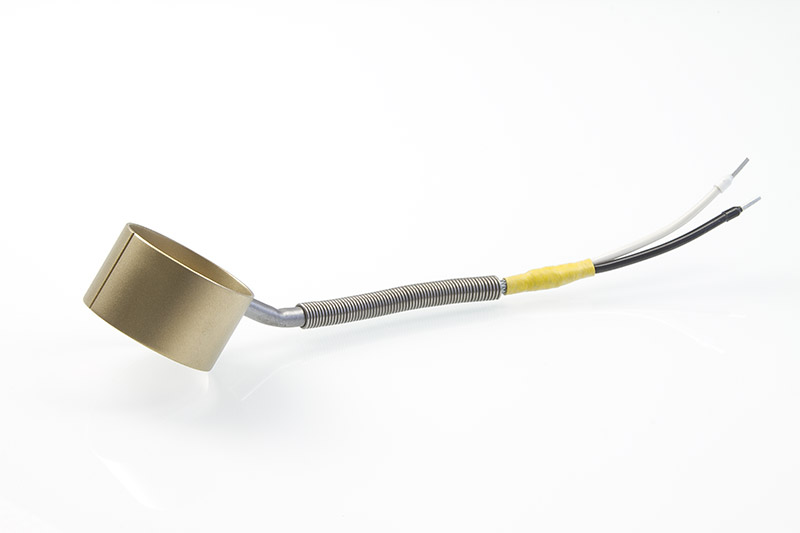

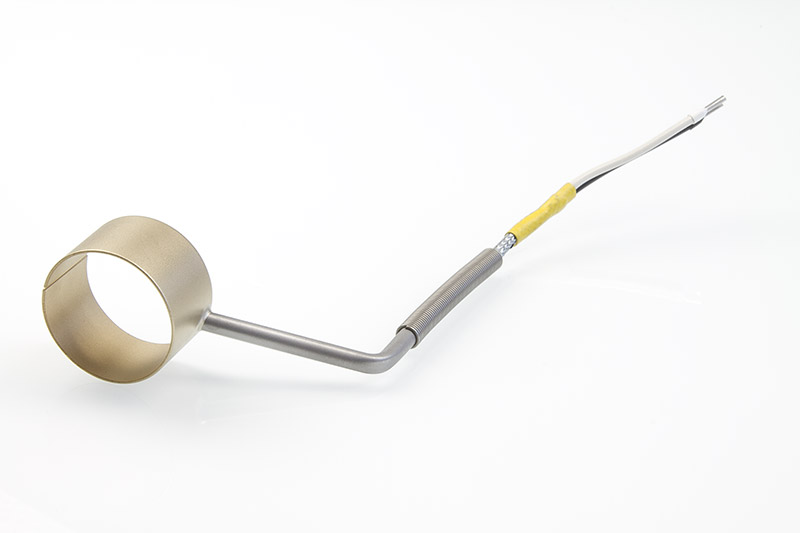

Ausführungsbeispiele

    Miniatur - Rundsteckverbinder mit Schraubverschluss

    2-polig Stecker T3200 A# 1200716
      Kupplung T3201 A# 1200721





    2-polig Stecker T3260 A# 1201415



    4-polig Stecker T3200 A# 1103624
      Kupplung T3301 A# 1200723

    Rundsteckverbinder mit Schraubverschluss

    3-polig Stecker T3079 A# 1103631
      Kupplung T3080 A# 1200749





    5-polig Stecker T3260 A# 1103635
      Kupplung T3084 A# 1200750



    Rundsteckverbinder mit Bajonettverschluss

    3-polig Stecker T3008 A# 1103627





    5-polig Stecker T3012 A# 1119173



    Thermoelement - Steckverbindungen

    Typ J Stecker A9.1 A# 1107127
      Kupplung A10.1 A# 1107128
      bei Querschnitt 2x0,50 mm² A# 1349300
        2x0,22 mm² A# 1349299





    Typ K Stecker A9.2 A# 1209136
      Kupplung A10.2 A# 1209141
      bei Querschnitt 2x0,50 mm² A# 1349300
        2x0,22 mm² A# 1349299

    Miniatur - Steckverbindungen

    Lemo Kabeldurchmesser max. in mm
      Größen 0S 1S 2S 3S
      Standard Kupplung 3,7 4,2 4,2 4,2
      Einbau-Apparatedose
      Standard Stecker 3,7 4,2 4,2 4,2
