Zubehör

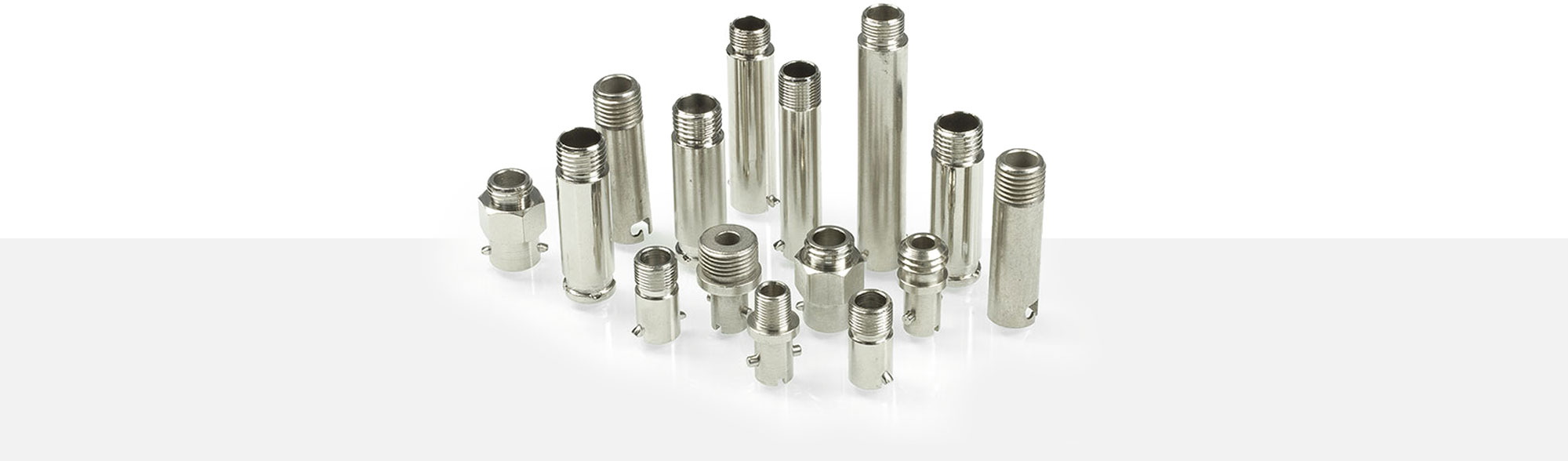

Einschraubnippel

ANWENDUNGS­BEREICHE

Für unsere verschiedenen Ausführungen an Bajonettfühlern haben wir auch das passende Gegenstück - den Einschraubnippel - auf Lager. Durch unsere eigene Fertigung sind wir auch in der Lage, von der Einzelfertigung bis zur Großserie Ihre Wünsche zu erfüllen.

  • Ausführung mit Schlüsselweite z. B. Typ N4
  • Zylindrische Ausführung Ø 12 mm z. B. Typ N30
  • Zylindrische Ausführung Ø 14 mm z. B. Typ N32
  • Ausführung für Stiftverriegelung z. B. Typ N11
  • Ausführung mit Bajonettausnehmung z. B. Typ EN31

Einschraubnippel N4

Einschraubnippel N4

G3/8"

Artikel# 1204429
Gewinde G 3/8"
Gewindelänge 6 mm
Gesamtlänge 27 mm
Schlüsselweite 17
Schaftdurchmesser 14,5 mm
Innendurchmesser 9 mm
Material Stahl
vernickelt
gezogene Stifte 2

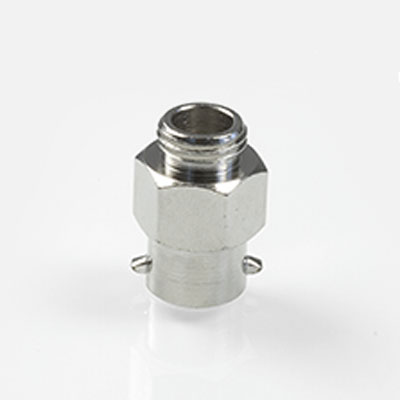

Einschraubnippel N4

G1/4"

Artikel# 1204428
Gewinde G 1/4"
Gewindelänge 6 mm
Gesamtlänge 27 mm
Schlüsselweite 17
Schaftdurchmesser 14,5 mm
Innendurchmesser 9 mm
Material Stahl
vernickelt
gezogene Stifte 2

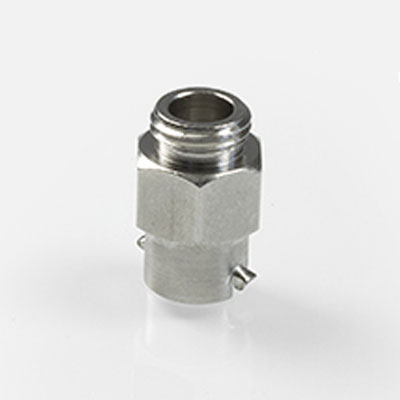

Einschraubnippel N4

M14x1,5

Artikel# 1204427
Gewinde M 14 x 1,5
Gewindelänge 6 mm
Gesamtlänge 27 mm
Schlüsselweite 17
Schaftdurchmesser 14,5 mm
Innendurchmesser 9 mm
Material Stahl
vernickelt
gezogene Stifte 2

Einschraubnippel N5/N6

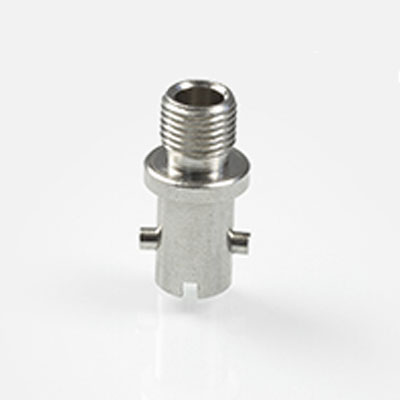

Einschraubnippel N5/N6

M10 x 1 x 28 mm

Artikel# 2110750
Gewinde M10 x 1
Gewindelänge 10 mm
Gesamtlänge 28 mm
Durchmesser 14
Schaftdurchmesser 10,3 mm
Innendurchmesser 6,3 mm
Material Stahl
vernickelt
gezogene Stifte 2

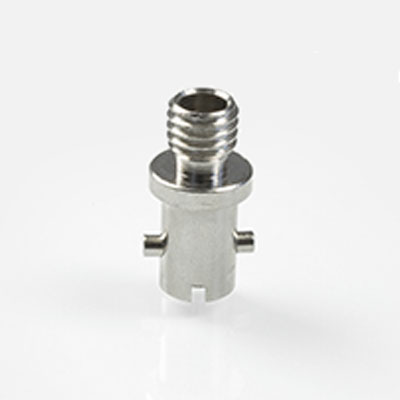

Einschraubnippel N5/6

M10 x 28 mm

Artikel# 2110749
Gewinde M10
Gewindelänge 10 mm
Gesamtlänge 28 mm
Gesamtlänge 14
Schaftdurchmesser 10,3 mm
Innendurchmesser 6,3 mm
Material Stahl
vernickelt
gezogene Stifte 2

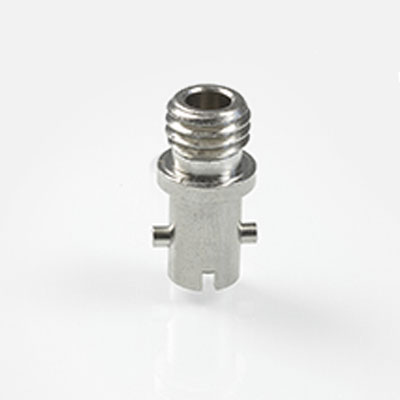

Einschraubnippel N5/N6

M12 x 28 mm

Artikel# 2110753
Gewinde M12
Gewindelänge 10 mm
Gesamtlänge 28 mm
Durchmesser 14
Schaftdurchmesser 10,3 mm
Innendurchmesser 6,3 mm
Material Stahl
vernickelt
gezogene Stifte 2

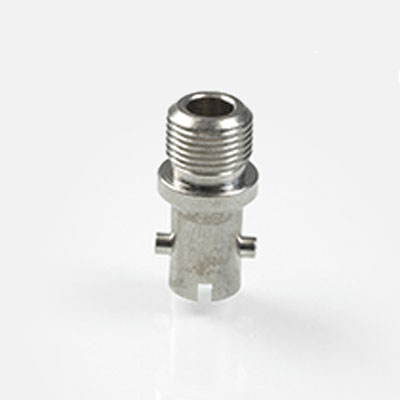

Einschraubnippel N5/N6

M12 x 1 x 28 mm

Artikel# 2110754
Gewinde M12 x 1
Gewindelänge 10 mm
Gesamtlänge 28 mm
Durchmesser 14
Schaftdurchmesser 10,3 mm
Innendurchmesser 6,3 mm
Material Stahl
vernickelt
gezogene Stifte 2

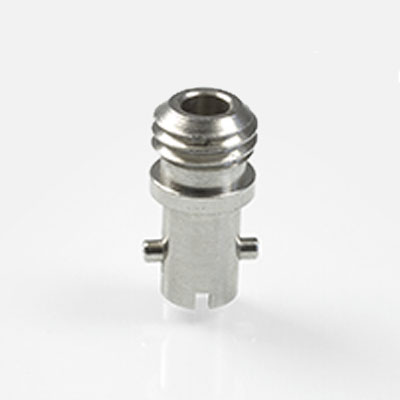

Einschraubnippel N5/N6

M14 x 28

Artikel# 2110751
Gewinde M14
Gewindelänge 10 mm
Gesamtlänge 28 mm
Durchmesser 14
Schaftdurchmesser 10,3 mm
Innendurchmesser 6,3 mm
Material Stahl
vernickelt
gezogene Stifte 2

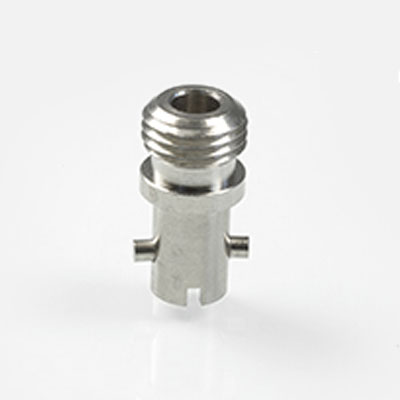

Einschraubnippel N5/N6

M14 x 1,5 x 28 mm

Artikel# 2110752
Gewinde M14 x 1,5
Gewindelänge 10 mm
Gesamtlänge 28 mm
Schlüsselweite 14
Schaftdurchmesser 10,3 mm
Innendurchmesser 6,3 mm
Material Stahl
vernickelt
gezogene Stifte 2

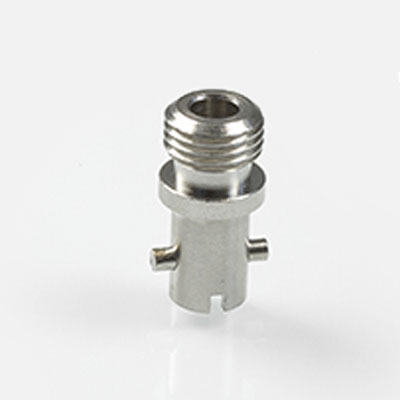

Einschraubnippel N5/N6

G 1/4" x 28 mm

Artikel# 2110756
Gewinde G 1/4"
Gewindelänge 10 mm
Gesamtlänge 28 mm
Durchmesser 14
Schaftdurchmesser 10,3 mm
Innendurchmesser 6,3 mm
Material Stahl
vernickelt
gezogene Stifte 2

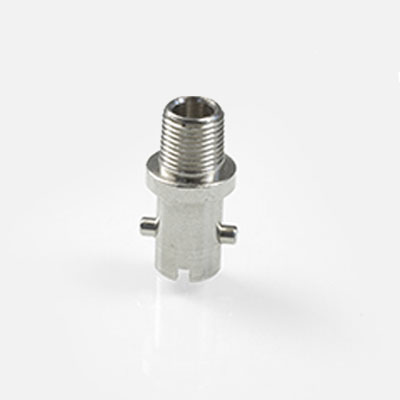

Einschraubnippel N5/N6

1/8-NPT x 28 mm

Artikel# 2110748
Gewinde 1/8-NPT-27
Gewindelänge 10 mm
Gesamtlänge 28 mm
Durchmesser 14
Schaftdurchmesser 10,3 mm
Innendurchmesser 6,3 mm
Material Stahl
vernickelt
gezogene Stifte 2

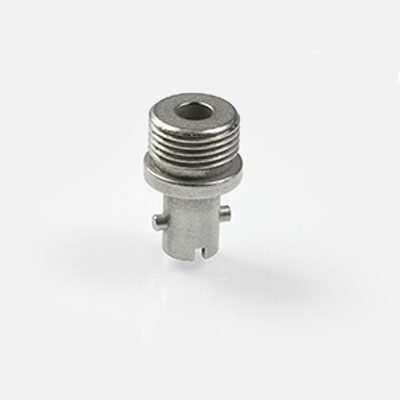

Einschraubnippel N5/N6

G 3/8" x 28 mm

Artikel# 2110755
Gewinde M 3/8"
Gewindelänge 10 mm
Gesamtlänge 28 mm
Durchmesser 18
Schaftdurchmesser 10,3 mm
Innendurchmesser 6,3 mm
Material Stahl
vernickelt
gezogene Stifte 2

Einschraubnippel  N11

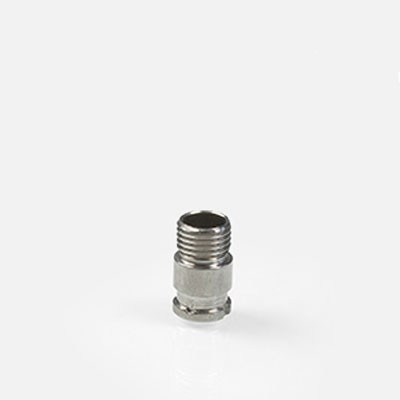

Einschraubnippel N11

M14 x 1,5 x 25 mm

Artikel# 1302965
Gewinde M14 x 1,5
Gewindelänge 10 mm
Gesamtlänge 25 mm
Schaftdurchmesser 15 mm
Innendurchmesser 11 mm
Material Stahl
vernickelt
Nut für Stifte Ø 13 x 3,5 mm

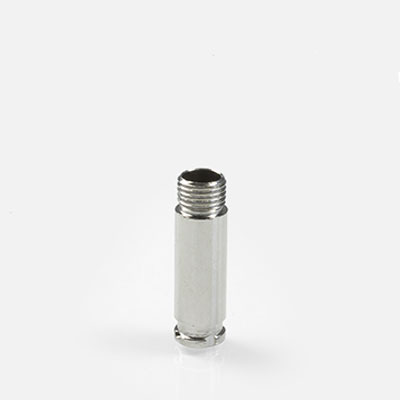

Einschraubnippel N11

M14 x 1,5 x 50 mm

Artikel# 1204424
Gewinde M14 x 1,5
Gewindelänge 10 mm
Gesamtlänge 50 mm
Schaftdurchmesser 15 mm
Innendurchmesser 11 mm
Material Stahl
vernickelt
Nut für Stifte Ø 13 x 3,5 mm

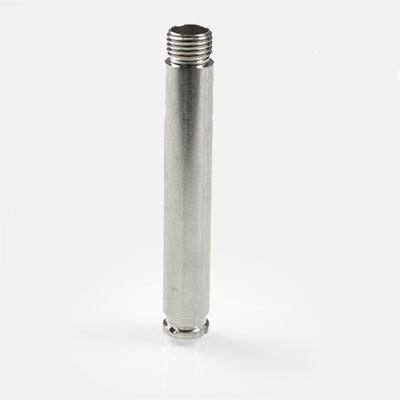

Einschraubnippel N11

M14 x 1,5 x 100 mm

Artikel# 1205906
Gewinde M14 x 1,5
Gewindelänge 10 mm
Gesamtlänge 100 mm
Schaftdurchmesser 15 mm
Innendurchmesser 11 mm
Material Stahl
vernickelt
Nut für Stifte Ø 13 x 3,5 mm

Einschraubnippel  N16

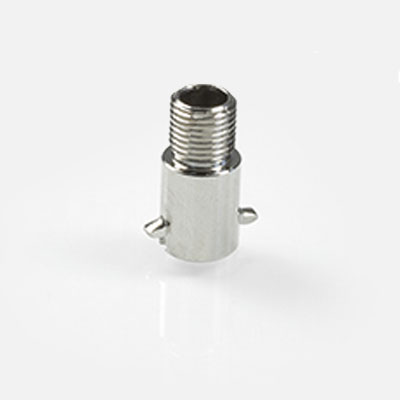

Einschraubnippel N16

M10 x 1 x 100 mm

Artikel# 1208009
Gewinde M10 x 1
Gewindelänge 10 mm
Gesamtlänge 25 mm
Schaftdurchmesser 12 mm
Innendurchmesser   7 mm
Material Stahl
vernickelt
gezogene Stifte           2

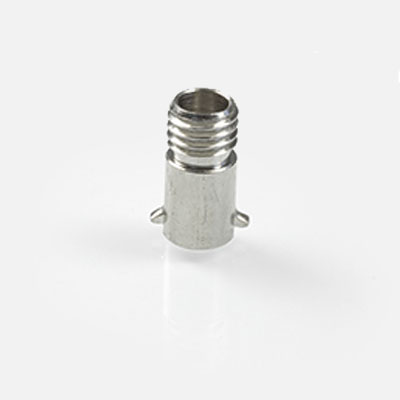

Einschraubnippel N16

M12

Artikel# 1204425
Gewinde M12
Gewindelänge 10 mm
Gesamtlänge 25 mm
Schaftdurchmesser 12 mm
Innendurchmesser 8,5 mm
Material Stahl
vernickelt
gezogene Stifte            2

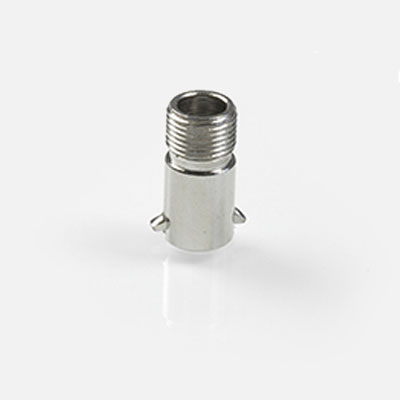

Einschraubnippel N16

M12 x 1

Artikel# 1205027
Gewinde M12 x 1
Gewindelänge 10 mm
Gesamtlänge 25 mm
Schaftdurchmesser 12 mm
Innendurchmesser 8,5 mm
Material Stahl
vernickelt
gezogene Stifte           2

Einschraubnippel  N20/21

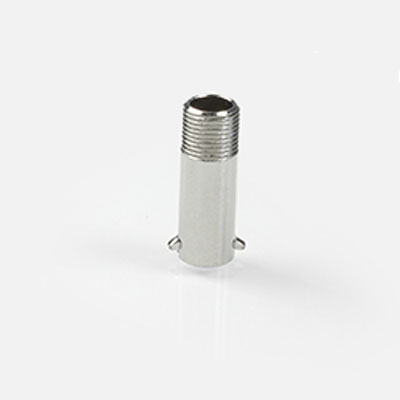

Einschraubnippel N20/21

M12 x 1 x 35 mm

Artikel# 1204426
Gewinde M12 x 1
Gewindelänge 10 mm
Gesamtlänge 35 mm
Schaftdurchmesser 12 mm
Innendurchmesser 9 mm
Material Stahl
vernickelt
gezogene Stifte             2

Einschraubnippel  N30

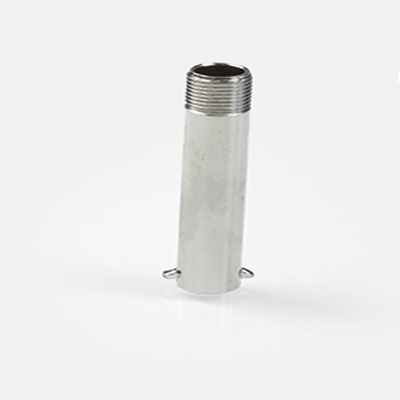

Einschraubnippel N30

M12 x 1 x 60 mm

Artikel# 1204420
Gewinde M12 x 1
Gewindelänge 10 mm
Gesamtlänge 60 mm
Schaftdurchmesser 12 mm
Innendurchmesser 9 mm
Material Stahl
vernickelt
gezogene Stifte             2

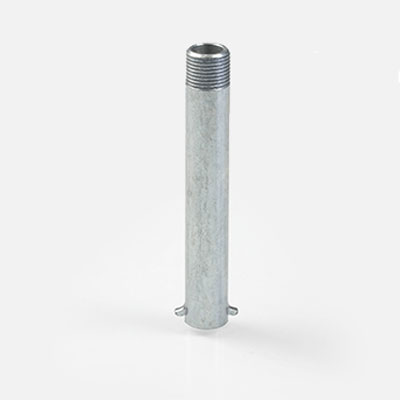

Einschraubnippel N30

M12 x 1 x 80 mm

Artikel# 1314889
Gewinde M12 x 1
Gewindelänge 10 mm
Gesamtlänge 80 mm
Schaftdurchmesser 12 mm
Innendurchmesser 9 mm
Material Stahl
vernickelt
gezogene Stifte             2

Einschraubnippel  N31

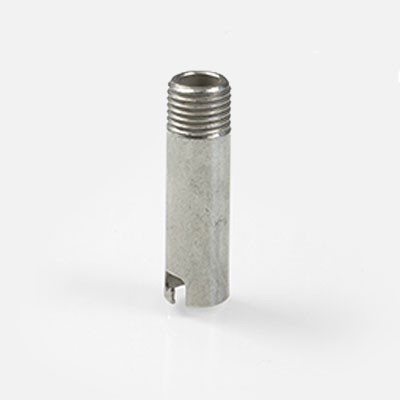

Einschraubnippel N31

M14 x 1,5 x 50 mm

Artikel# 1204421
Gewinde M14 x 1,5
Gewindelänge 10 mm
Gesamtlänge 50 mm
Schaftdurchmesser 14 mm
Innendurchmesser 9 mm
Material Stahl
vernickelt
gezogene Stifte             2

Einschraubnippel  N32

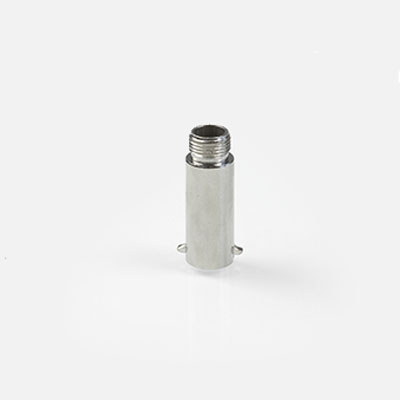

Einschraubnippel N32

M12 x 1 x 40 mm

Artikel# 1204422
Gewinde M12 x 1
Gewindelänge 8 mm
Gesamtlänge 40 mm
Schaftdurchmesser 14 mm
Innendurchmesser 9 mm
Material Stahl
vernickelt
gezogene Stifte             2

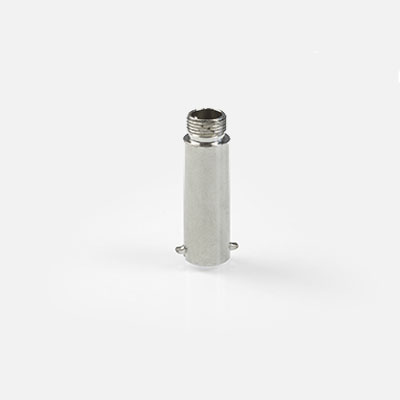

Einschraubnippel N32

M12 x 1 x 50 mm

Artikel# 1306071
Gewinde M12 x 1
Gewindelänge 8 mm
Gesamtlänge 50 mm
Schaftdurchmesser 14 mm
Innendurchmesser 9 mm
Material Stahl
vernickelt
gezogene Stifte             2

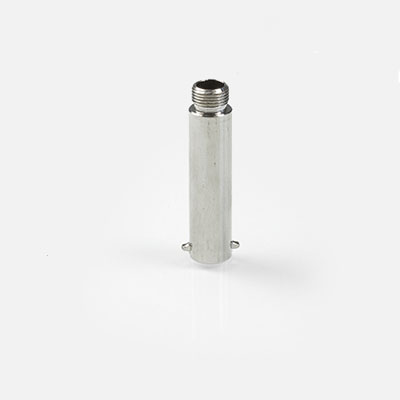

Einschraubnippel N32

M12 x 1 x 60 mm

Artikel# 1228595
Gewinde M12 x 1
Gewindelänge 8 mm
Gesamtlänge 60 mm
Schaftdurchmesser 14 mm
Innendurchmesser 9 mm
Material Stahl
vernickelt
gezogene Stifte             2

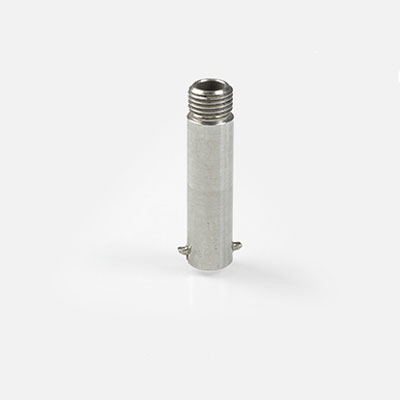

Einschraubnippel N32

M14 x 1,5 x 60 mm

Artikel# 1357959
Gewinde M14 x 1,5
Gewindelänge 10 mm
Gesamtlänge 60 mm
Schaftdurchmesser 14,5 mm
Innendurchmesser 9 mm
Material Stahl
vernickelt
gezogene Stifte             2

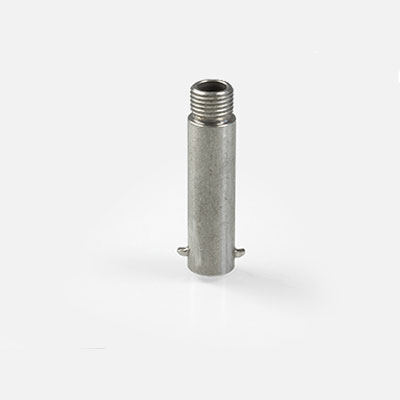

Einschraubnippel N32

G 1/4" x 60 mm

Artikel# 1343424
Gewinde G 1/4"
Gewindelänge 10 mm
Gesamtlänge 60 mm
Schaftdurchmesser 14,5 mm
Innendurchmesser 9 mm
Material Stahl
vernickelt
gezogene Stifte             2

Einschraubnippel  N33

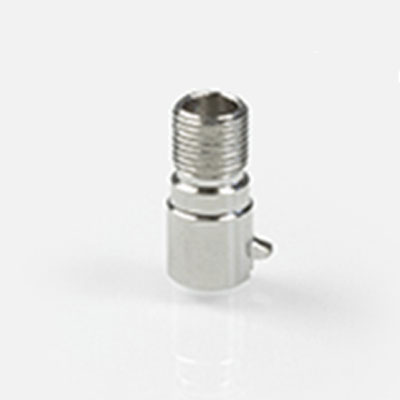

Einschraubnippel N33

G 1/8" x 23,5 mm

Artikel# 1204423
Gewinde G 1/8"
Gewindelänge 10 mm
Gesamtlänge 23,5 mm
Schaftdurchmesser 11 mm
Innendurchmesser 7 mm
Material Stahl
vernickelt
gezogene Stifte             1
