Mantelwiderstandsfühler

MW Ausführung 5

ANWENDUNGSBEREICHE

Mantel-Widerstandsfühler finden durch ihre vorteilhaften Eigenschaften, wie Biegsamkeit, erschütterungsfeste Bauweise und eine sehr schnelle Ansprechzeit in vielen Bereichen der Industrie ihre Anwendung. In die biegsame Mantelleitung aus rostfreiem Stahl sind zwei oder mehrere Leiter in gepresstem, hitzebeständigem Magnesiumoxid eingebettet. Der Messwiderstand Pt100 ist in einem starren Schutzrohr eingebaut. Der Anschluss des Sensors ist mit der Innenleitung verbunden sowie die Mantelleitung mit dem Schutzrohr verschweißt. Schutzrohrdurchmesser 1,5 mm, 2 mm, 3 mm und 6 mm möglich. Bitte die Länge des Sensors angeben.
Die Ausführung MW 5 mit Standard-Flachstecker-Aufnahme ist für eine Temperatur bis max. 130 °C an der Steckeraufnahme geeignet. Das Gehäuse ist aus Kunststoff in Farbe weiß mit runden Kontakten aus Kupfer.

Mantel-Widerstandsfühler
nach DIN EN 60751
Einsatztemperatur: bis 600 °C
Standardausführung mit Pt100 Temperatursensor
in Zweileiterschaltung - Klasse B
in Zwei- oder Dreileiterschaltung
mit Miniatur-Flachstecker

bis 600°C
Fühlerspitze
Klasse B
Zweileiterschaltung
PT100
standard

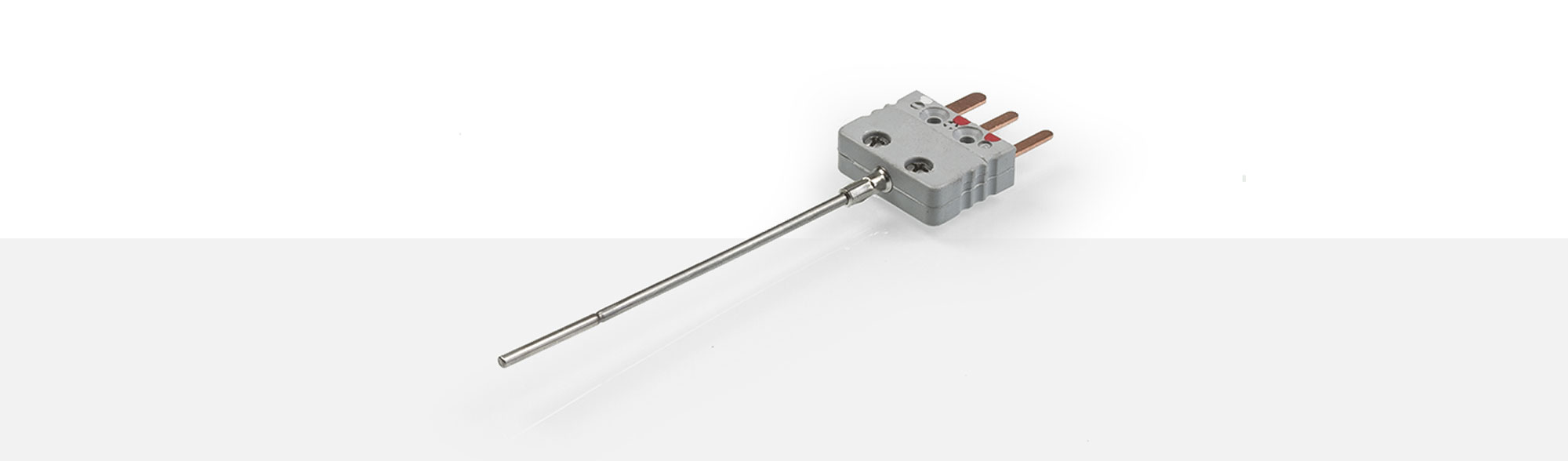

MW Ausführung 5 Mantelwiderstandsfühler

Widerstandsfühler - Miniatur - Steckverbinder

Die Steckverbinder sind durch ihre Bauform verpolungssicher und in der Standardausführung bis 120 °C Umgebungstemperatur einsetzbar. Die flachen Kontaktstifte des Steckverbinders sind aus Kupfer hergestellt (Pluspol 2,3 x 0,8 mm - Minuspol 3 x 0,8 mm). Die Steckerfarbe ist weiß und für einen Litzendurchmesser bis 0,5 mm² geeignet. Wir empfehlen Stecker und Kupplung mit einer Zugentlastung zu versehen. Dies verhindert das Lösen des Kabels vom Stecker. Wir stellen eine Quetschhülse aus Messing bei, bitte geben Sie den Durchmesser der Anschlussleitung an.
