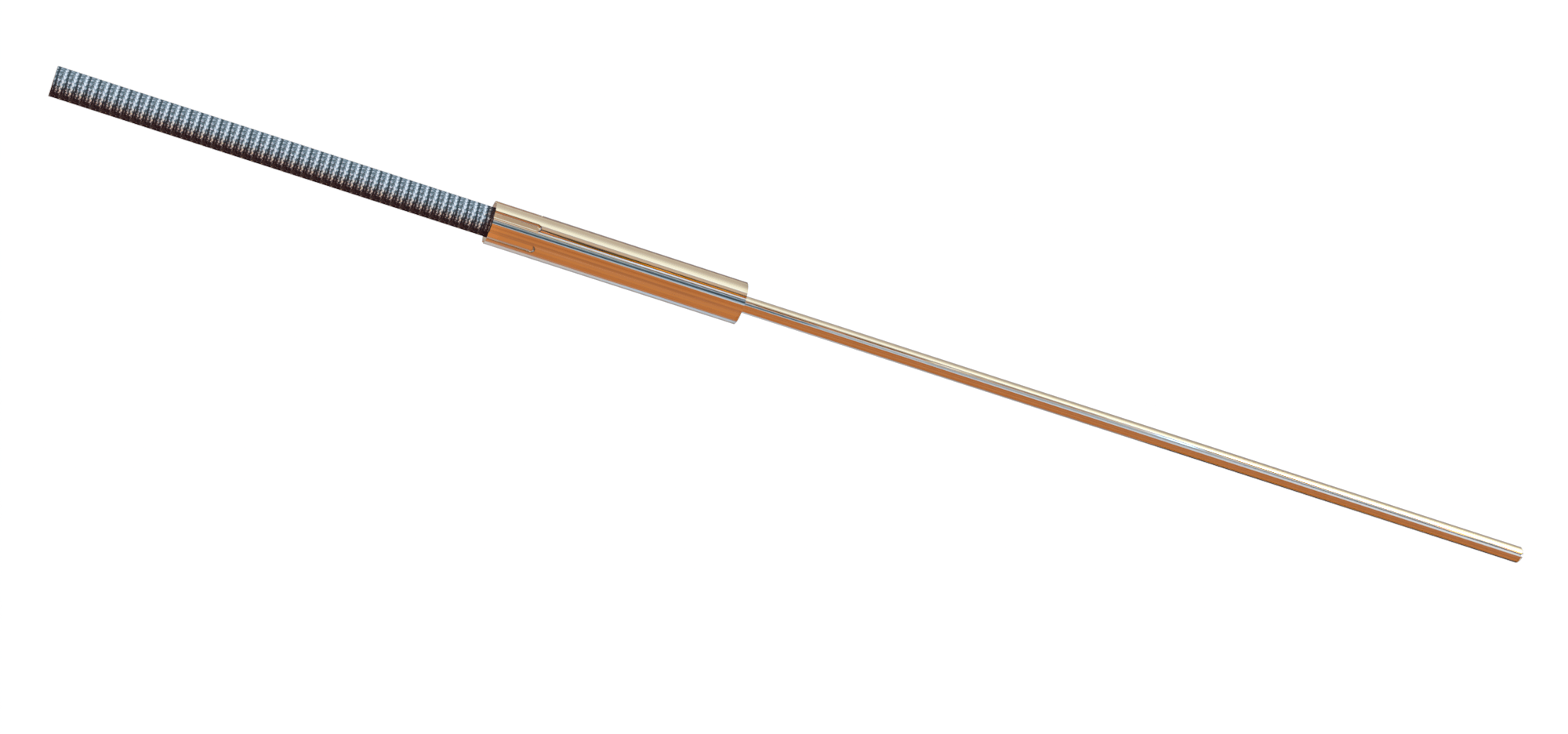

Mantelwiderstandsfühler

MW Ausführung 2

ANWENDUNGS­BEREICHE

Mantel-Widerstandsfühler finden durch ihre vorteilhaften Eigenschaften, wie Biegsamkeit, erschütterungsfeste Bauweise und eine sehr schnelle Ansprechzeit in vielen Bereichen der Industrie ihre Anwendung. In die biegsame Mantelleitung aus rostfreiem Stahl sind zwei oder mehrere Leiter in gepresstem, hitzebeständigem Magnesiumoxid eingebettet. Der Messwiderstand Pt100 ist in einem starren Schutzrohr eingebaut. Der Temperatursensor Typ MW Ausführung 2 kann in Zwei-, Drei- oder Vierleiterschaltung (nur 1x Pt100) gebaut werden. Der Anschluss des Sensors ist mit der Innenleitung verbunden sowie die Mantelleitung mit dem Schutzrohr verschweißt. Schutzrohrdurchmesser 1,5 mm, 2 mm, 3 mm und 6 mm möglich. Bitte die Länge des Sensors angeben.

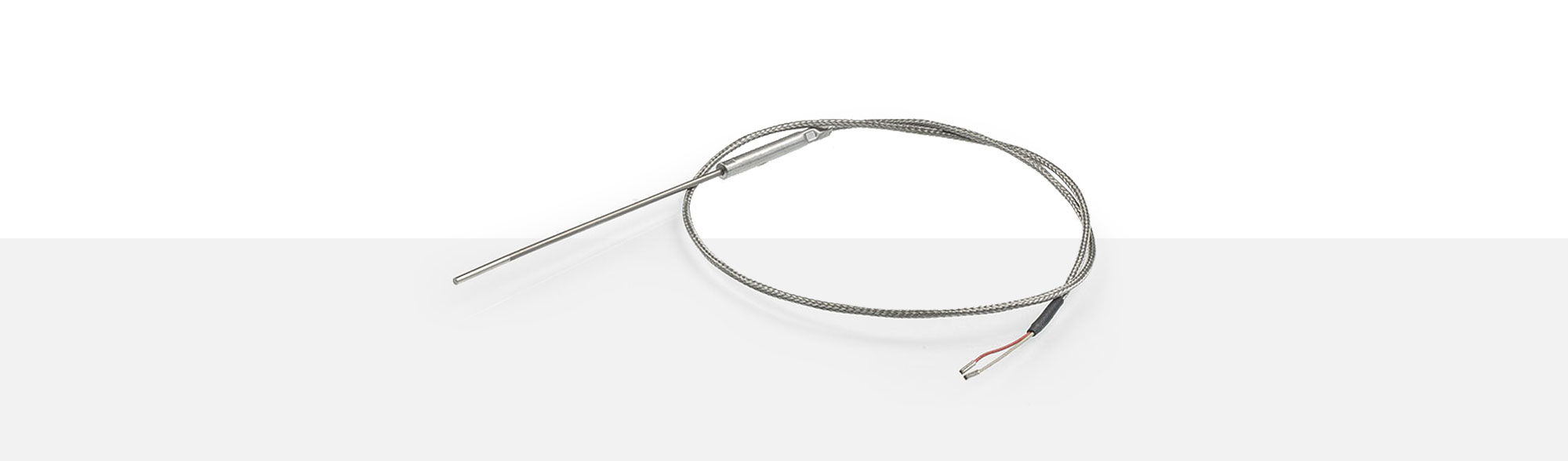

Die Ausführung MW 2 hat einen Anschluss mit Verstärkungshülse und 2.000 mm fest angeschlossener Anschlussleitung. Andere Längen und Ausführungen der Anschlussleitung sind möglich, z. B.:

Adern einzeln und gemeinsam mit PVC isoliert - bis + 80 °C
Adern einzeln und gemeinsam mit Silikon isoliert - bis + 180 °C
Adern einzeln und gemeinsam mit PTFE isoliert - bis + 260 °C
Adern einzeln und gemeinsam mit PTFE isoliert und außen mit rostfreien Stahldrähten umflochten - bis + 260 °C
Adern einzeln und gemeinsam mit Glasseidengeflecht und außen mit rostfreien Stahldrähten umflochten - bis + 350 °C

  • Mantel-Widerstandsfühler
    nach DIN EN 60751
  • Einsatztemperatur: bis 600 °C
  • Standardausführung mit Pt100 Temperatursensor
    in Zweileiterschaltung – Klasse B
  • Standardausführung mit 2.000 mm
  • fest angeschlossener Anschlussleitung
  • Mantel-Werkstoff 1.4541
  • bis 600°C
    Einsatztemperatur
  • Klasse B
    Zweileiterschaltung
  • PT-100
    Standard

MW Ausführung 2 Mantelwiderstandsfühler

    Widerstandsfühler - Steckverbinder

    Die Steckverbinder sind durch ihre Bauform verpolungssicher und in der Standardausführung bis 120 °C Umgebungstemperatur einsetzbar. Die runden Kontaktstifte des Steckverbinders sind aus Kupfer hergestellt (Pluspol Ø 4 mm - Minuspol Ø 4,7 mm). Die Steckerfarbe ist weiß und für einen Litzendurchmesser bis 1 mm² geeignet. Wir empfehlen Stecker und Kupplung mit einer Zugentlastung zu versehen. Dies verhindert das Lösen des Kabels vom Stecker. Wir stellen eine Quetschhülse aus Messing bei, bitte geben Sie den Durchmesser der Anschlussleitung an.



    2-polig Stecker A# 2211006
      Kupplung A# 2211010
      Quetschhülse A# 2211002





    3-polig Stecker A# 2211007
      Kupplung A# 2211012
      Quetschhülse A# 2211019

    Widerstandsfühler - Miniatur - Steckverbinder

    Die Steckverbinder sind durch ihre Bauform verpolungssicher und in der Standardausführung bis 120 °C Umgebungstemperatur einsetzbar. Die flachen Kontaktstifte des Steckverbinders sind aus Kupfer hergestellt (Pluspol 2,3 x 0,8 mm - Minuspol 3 x 0,8 mm). Die Steckerfarbe ist weiß und für einen Litzendurchmesser bis 0,5 mm² geeignet. Wir empfehlen Stecker und Kupplung mit einer Zugentlastung zu versehen. Dies verhindert das Lösen des Kabels vom Stecker. Wir stellen eine Quetschhülse aus Messing bei, bitte geben Sie den Durchmesser der Anschlussleitung an.

    2-polig Stecker A# 2211008
      Kupplung A# 2211014
      Quetschhülse A# 2211000





    3-polig Stecker A# 2211009
      Kupplung A# 2211015
      Quetschhülse A# 2211017
