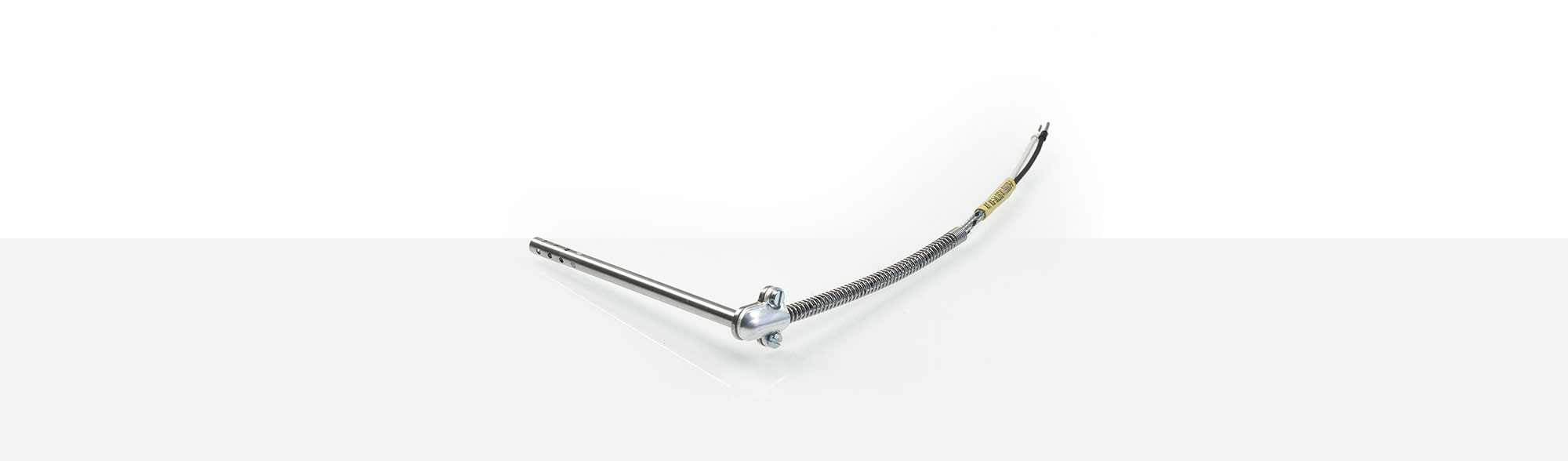

LUFTFÜHLER

TEF 24

ANWENDUNGS­BEREICHE

Die Lufttemperaturfühler dienen zur Messung der Temperatur in gasförmigen Medien. Der Fühlerpunkt kann je nach Ausführung innerhalb oder außerhalb des Schutzrohres liegen. Durch die perforierte bzw. ovale Ausnehmung im Fühlerrohr spricht der Luftfühler sehr schnell an. Der Übergang der Ausgleichsleitung zum Schutzrohr ist zugentlastet. Als Knickschutz wird eine Feder verwendet. Zur Befestigung können Klemmverschraubungen oder konische Anschlagringe genutzt werden. Je nach Einsatzgebiet kommen PVC-PFA-Glasseide und Glasseide mit Drahtgeflecht zur Anwendung. Die Fühler können in verschiedenen Eintauchlängen gefertigt werden.

  • Einsatztemperatur: bis 400 °C
  • Fühlerpunkt im ca. 25 mm perforiertem Schutzrohr
  • mit rechtwinkligem Abgang
  • Knickschutz-Feder Ø 6 x 100 mm
  • schnelle Ansprechzeit
  • bis 400°C
    Einsatztemperatur
  • 25 mm perforiert
    Schutzrohr
  • Ø 6 x 100 mm
    Knickschutzfeder

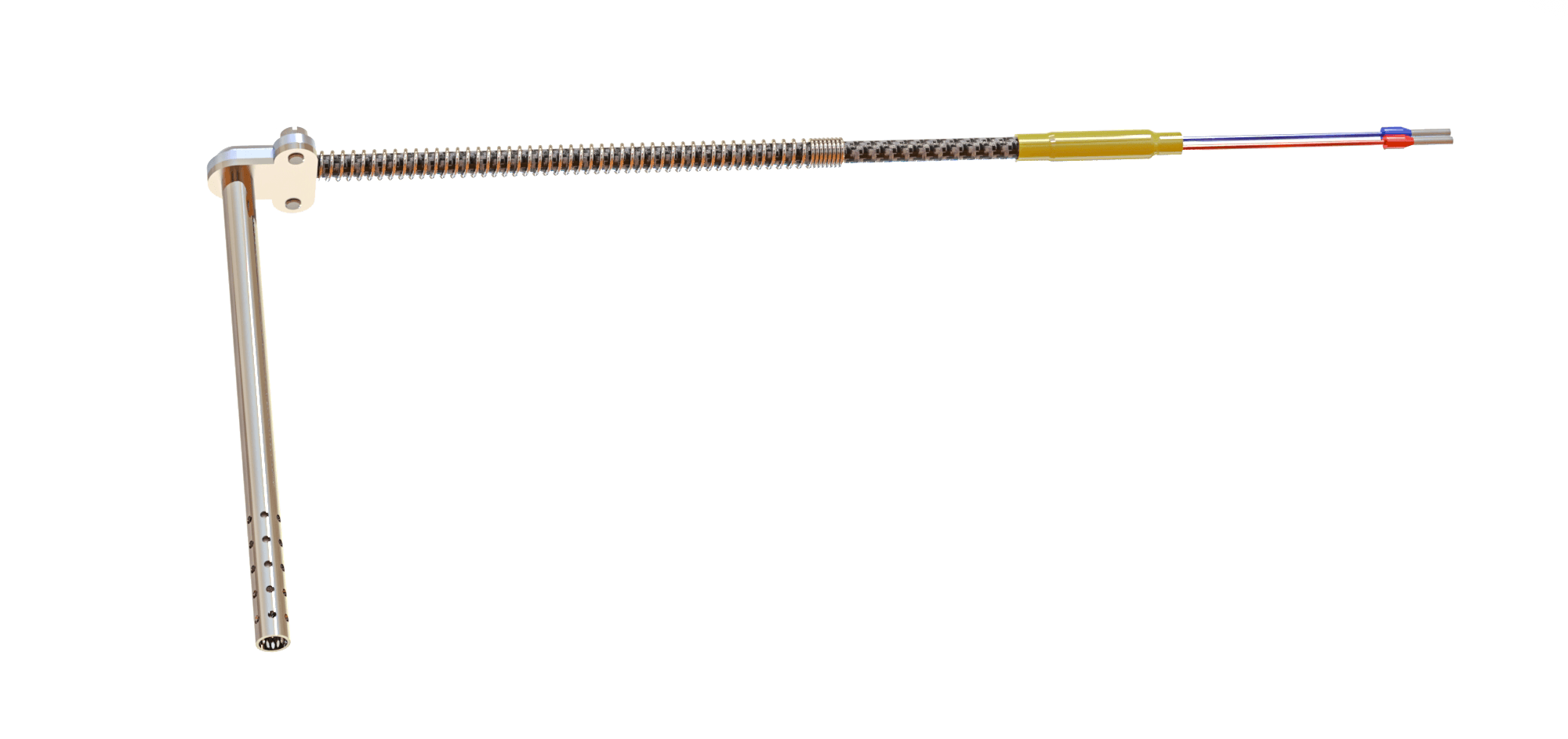

TEF 24 Luftfühler

Folgend eine Aufstellung unserer Standard Thermo- und Ausgleichsleitungen für den Temperatursensor Typ TEF 24. Auf Wunsch sind auch andere möglich.

Fe-CuNi Typ L

Artikel# Querschnitt Temp-Bereich Außendurchmesser
1200464 2x1,00 mm² -50 °C bis +400 °C ca. 4,50 mm
1200465 2x1,00 mm² -50 °C bis +400 °C ca. 4,50 mm
1256523 2x1,00 mm² -50°C bis +500 °C ca. 4,50 x 2,60 mm
2239027 2x1,00 mm² -90°C bis +650 °C ca. 5,00 x 3,20 mm



Fe-CuNi Typ J

Artikel# Querschnitt Temp-Bereich Außendurchmesser
1201349 2x1,00 mm² -50 °C bis +400 °C max. 4,60 mm

NiCr-Ni Typ K

Artikel# Querschnitt Temp-Bereich Außendurchmesser
1200473 2x1,00 mm² -50 °C bis +400 °C ca. 4,50 mm

    Miniatur - Rundsteckverbinder mit Schraubverschluss

    2-polig Stecker T3200 A# 1200716
      Kupplung T3201 A# 1200721





    3-polig Stecker T3260 A# 1201415
      Kupplung T3261 A# 1200722



    4-polig Stecker T3300 A# 1103624
      Kupplung T3301 A# 1200723

    Rundsteckverbinder mit Schraubverschluss

    3-polig Stecker T3079 A# 1103631
      Kupplung T3080 A# 1200749





    5-polig Stecker T3083 A# 1103635
      Kupplung T3084 A# 1200750



    Rundsteckverbinder mit Bajonettverschluss

    3-polig Stecker T3008 A# 1103627





    5-polig Stecker T3012 A# 1119173



    Thermoelement - Steckverbindungen

    Typ J Stecker A9.1 A# 1107127
      Kupplung A10.1 A# 1107128
      bei Querschnitt 2x0,50 mm² A# 1349300





    Typ K Stecker A9.2 A# 1209136
      Kupplung A10.2 A# 1134620
      bei Querschnitt 2x0,50 mm² A# 1349300

    Miniatur - Steckverbindungen

    Lemo Kabeldurchmesser max. in mm
      Größen 0S 1S 2S 3S
      Standard Kupplung 3,7 4,2 4,2 4,2
      Einbau-Apparatedose
      Standard Stecker 3,7 4,2 4,2 4,2

    Klemmverschraubungen

    Die Klemmverschraubung ist variabel auf dem Fühlerrohr einstellbar. Sie ist eine sichere und dichte Verbindung am Prozesseingang. Die einfache Montage sowie Demontage des Temperatursensors ist ein weiterer Vorteil. Lieferbar sind Ausführungen in verschiedenen Werkstoffen, Gewinden und für unterschiedliche Durchmesser.

    Klemmverschraubung M10x1

    Artikel# 1358666
    Gewinde M10x1
    Gewindelänge 8 mm
    Gesamtlänge ca. 33 mm
    Schlüsselweite der
    Funktionsmutter
    12 mm
    Innendurchmesser 6,2 mm
    Dichtring Ø 6,2 mm
    Material Stahl
    vernickelt

    Klemmverschraubung M10x1

    Artikel# 1216718
    Gewinde M10x1
    Gewindelänge 8 mm
    Gesamtlänge ca. 33 mm
    Schlüsselweite der
    Funktionsmutter
    14
    Innendurchmesser 6,2 mm
    Dichtring Ø 6,2 mm
    Material Stahl
    vernickelt

    Klemmverschraubung G1/8"

    Artikel# 1364567
    Gewinde G 1/8"
    Gewindelänge 8 mm
    Gesamtlänge ca. 33 mm
    Schlüsselweite der
    Funktionsmutter
    14
    Innendurchmesser 6,2 mm
    Dichtring Ø 6,2 mm
    Material Stahl
    vernickelt
