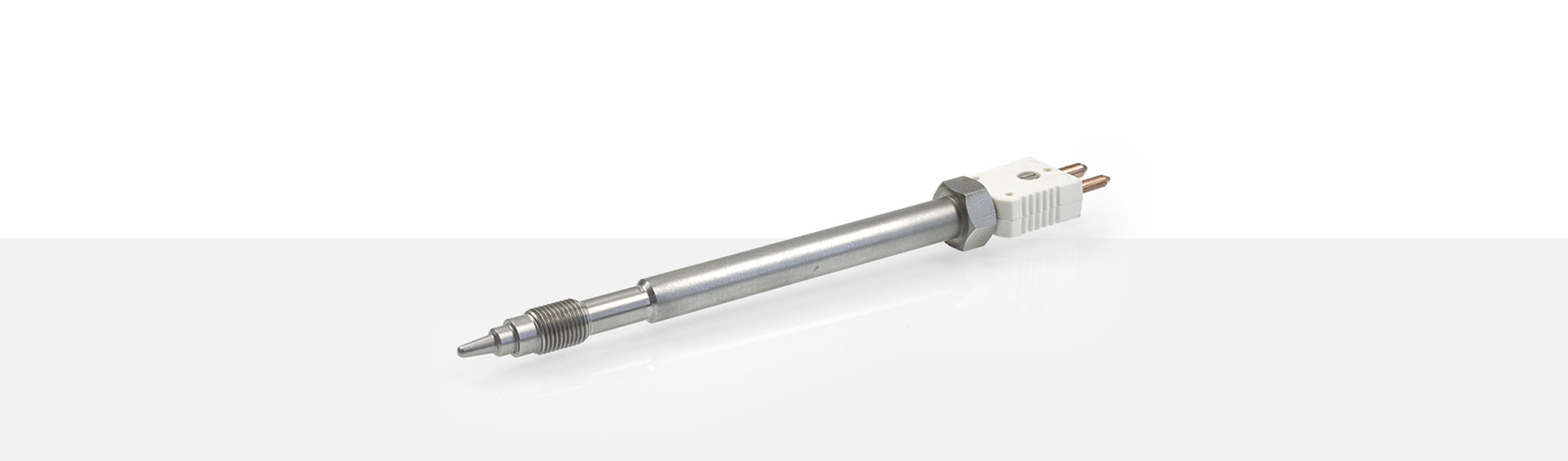

Massewiderstandsfühler

MWF 109

ANWENDUNGSBEREICHE

Massewiderstandsfühler sind hauptsächlich für den Einsatz in Kunststoffextrusionsanlagen konzipiert worden. Schwertförmige, keglige und plane Messspitzen sorgen je nach Anforderung für eine optimale Temperaturerfassung. Je nach Gewindeausführung können die Messfühler in die Standardbohrungen der Extrusionsmaschinen eingeschraubt werden. Durch die keglige Messspitze des Temperatursensors Typ MWF 109 ist keine Ausrichtung des Fühlers in Fließrichtung notwendig. Standardmäßig ist die Fühlerspitze 7 mm lang, auf Kundenwunsch sind auch andere Längen möglich. Die Steckverbindung ist fest an dem Temperatursensor Typ MWF 109 montiert. Die Fühlerteile sind aus eigener Herstellung und werden auf hochmodernen CNC-Maschinen gefertigt.

Messeinsatz Pt100 nach
DIN EN 60751 - Klasse B
Einsatztemperatur: bis 600 °C
an der Messspitze
potentialfrei
Standardausführung in Zweileiterschaltung
Einschraubgewinde 1/2" - 20 UNF - 2A
Standard Einbaulänge 7 mm keglig
mit Steckverbindung

7mm standard keglig
Einbaulänge
1/2" - 20 UNF - 2A
Einschraubgewinde
Standard
2-Leiter Schaltung

MWF 109 Massewiderstandsfühler

Widerstandsfühler - Steckverbinder

Die Steckverbinder sind durch ihre Bauform verpolungssicher und in der Standardausführung bis 120 °C Umgebungstemperatur einsetzbar. Die runden Kontaktstifte des Steckverbinders sind aus Kupfer hergestellt (Pluspol Ø 4 mm - Minuspol Ø 4,7 mm). Die Steckerfarbe ist weiß und für einen Litzendurchmesser bis 1 mm² geeignet. Wir empfehlen Stecker und Kupplung mit einer Zugentlastung zu versehen. Dies verhindert das Lösen des Kabels vom Stecker. Wir stellen eine Quetschhülse aus Messing bei, bitte geben Sie den Durchmesser der Anschlussleitung an.
