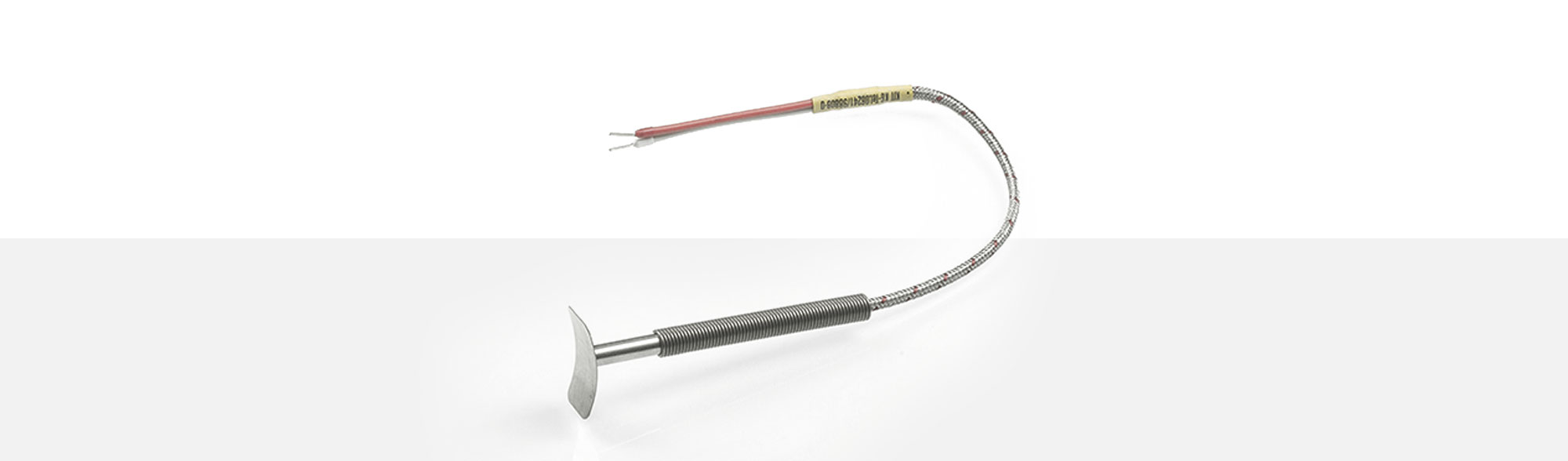

Unterlegfühler

PWF A

ANWENDUNGS­BEREICHE

Der Temperatursensor Typ PWF A wird zur Temperaturerfassung an Rohrleitungen und allen zylindrischen Formen eingesetzt. Es eignet sich bestens als Unterlegfühler im Spannbereich von Heizbändern, sofern der Spannschlitz 6 mm breit ist. Die Temperaturerfassung erfolgt über das Kontaktblech an der Unterseite des Fühlers. Standard Biegeradius des Kontaktbleches ist R 30. Der Übergang vom Fühlerrohr zur Anschlussleitung ist zugentlastet und mit einer Knickschutzfeder Ø 8 x 66 mm als mechanischem Schutz versehen. Die Standardausführung wird mit einer Anschlussleitung, bestehend aus vernickelter Kupferlitze, gefertigt. Die Einzeladern haben eine PFA- und Glasseidenisolation und sind gemeinsam mit Glasseide und rostfreien Stahldrähten umflochten.

  • Messeinsatz Pt100 nach
    DIN EN 60751 - Klasse B
  • Standardausführung in Zweileiterschaltung
  • Einsatztemperatur: bis 260 °C
  • potentialfrei
  • Kontaktblech: Ø 30 x 15 x 0,3 mm
  • Edelstahl gebogen Ø 60,0 mm
  • Rohrabgang 30°
  • Knickschutzfeder Ø 8 x 66 mm
  • PT-100
    Messeinsatz
  • 30°
    Rohrabgang
  • Ø 8 x 66 mm
    Knickschutzfeder

PWF A Unterlegfühler

Folgend eine Aufstellung unserer Standard Anschlussleitungen für den Temperatursensor Typ PWF A. Auf Wunsch sind auch andere möglich.

Artikel# Querschnitt Temp-Bereich Außendurchmesser
1201354 2x0,35 mm²
Cu-vernickelt
-50 °C bis +260 °C 4,6 x 2,8 mm
1340642 3x0,25 mm²
Cu-verzinnt
-60 °C bis +260 °C 3,40 ±0,15 mm
1307789 4x0,22 mm²
Cu-verzinnt
-50 °C bis +350 °C 4,00 ±0,15 mm

    Miniatur - Rundsteckverbinder mit Schraubverschluss

    2-polig Stecker T3200 A# 1200716
      Kupplung T3201 A# 1200721





    3-polig Stecker T3260 A# 1201415
      Kupplung T3261 A# 1200722



    4-polig Stecker T3200 A# 1103624
      Kupplung T3301 A# 1200723

    Rundsteckverbinder mit Schraubverschluss

    3-polig Stecker T3079 A# 1103631
      Kupplung T3080 A# 1200749





    5-polig Stecker T3260 A# 1103635
      Kupplung T3084 A# 1200750



    Rundsteckverbinder mit Bajonettverschluss

    3-polig Stecker T3008 A# 1103627





    5-polig Stecker T3012 A# 1119173



    Miniatur - Steckverbindungen

    Lemo Kabeldurchmesser max. in mm
      Größen 0S 1S 2S 3S
      Standard Kupplung 3,7 4,2 4,2 4,2
      Einbau-Apparatedose
      Standard Stecker 3,7 4,2 4,2 4,2
