HEIZBÄNDER

Z/ZAW/ZWM

Heizband, für Temperatur bis 280°C, Spitzguss, Extrusion, Bohrungen, Aussparungen, Wärmefühlerhalterung, glimmerisoliert, Isolierstoffeinlage, Wärmeschutzmantel

ANWENDUNGS­BEREICHE

Die glimmerisolierten Heizbänder Typ Z/ZAW/ZWM haben sich an allen gängigen Maschinentypen der Spritzgieß- und Extrusionsbranche bewährt.

Optionen

  • verschiedene Abmessungen und Anschlussausführungen
  • andere Spannung, ein- oder mehrphasig, Stern- oder Dreieckschaltung
  • mit Bohrungen und/oder Wärmefühlerhalterungen
  • zusätzliche Aussparungen
  • abweichender Spannspalt
  • mehrteilige Ausführung bzw. Segmentbauweise
  • mit Warnschild: "Achtung - heiße Oberfläche"
  • mit Druckfederverschluss
  • bis 280°C
    Einsatztemperatur
  • ZAW
    mit Isolierstoffeinlage
  • ZWM
    mit Wärmeschutzmantel

Heizband Z/ZAW/ZWM

Heizband, für Temperatur bis 280°C, Spitzguss, Extrusion, Bohrungen, Aussparungen, Wärmefühlerhalterung, glimmerisoliert, Isolierstoffeinlage, Wärmeschutzmantel

Anschluss

  • verschiedene Ausführungen möglich
    (axial, radial und tangentiale Anschlussrichtungen)

Wandstärke

  • Z = ca. 3,5 mm
  • ZAW = ca. 8 mm
  • ZWM = ca. 20 mm

Bohrungen und Aussparungen

  • mit Bohrungen und/oder Wärmefühlerhalterung
  • zusätzliche Aussparungen
Typ Mindestabmessungen Typ Maximalabmessungen
  Durchmesser Länge   Durchmesser¹ Länge
Z 40mm 20mm Z 400mm 500mm
ZAW 80mm 40mm ZAW 400mm 500mm
ZWM 55mm 50mm ZWM 400mm 500mm
¹ größere Durchmesser auf Anfrage



Heizband, für Temperatur bis 280°C, Spitzguss, Extrusion, Bohrungen, Aussparungen, Wärmefühlerhalterung, glimmerisoliert, Isolierstoffeinlage, Wärmeschutzmantel

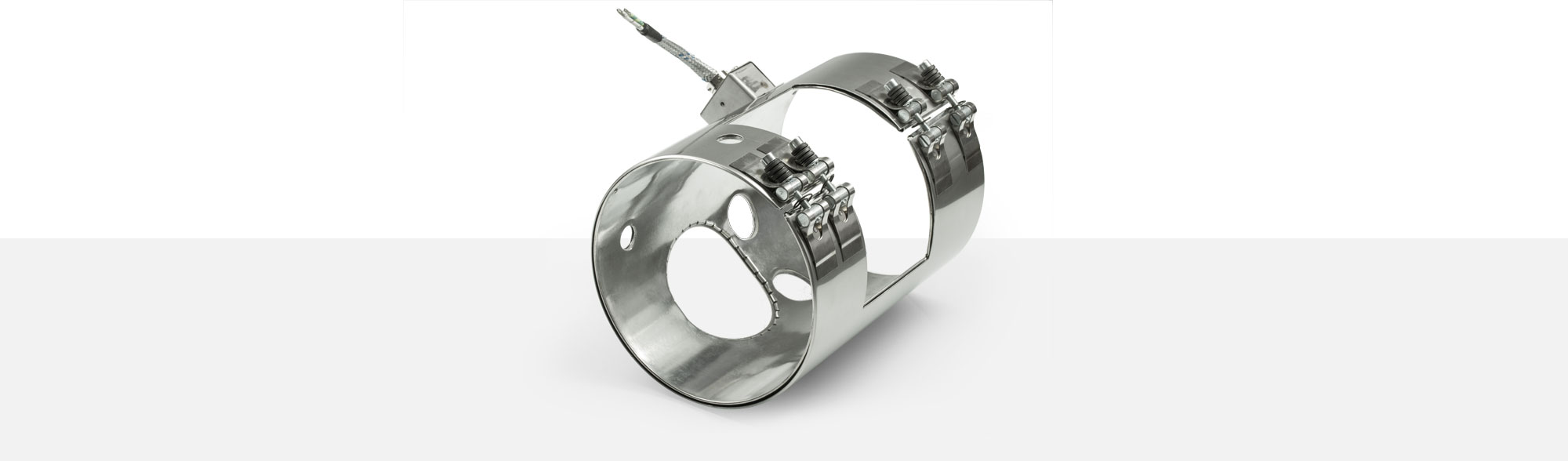

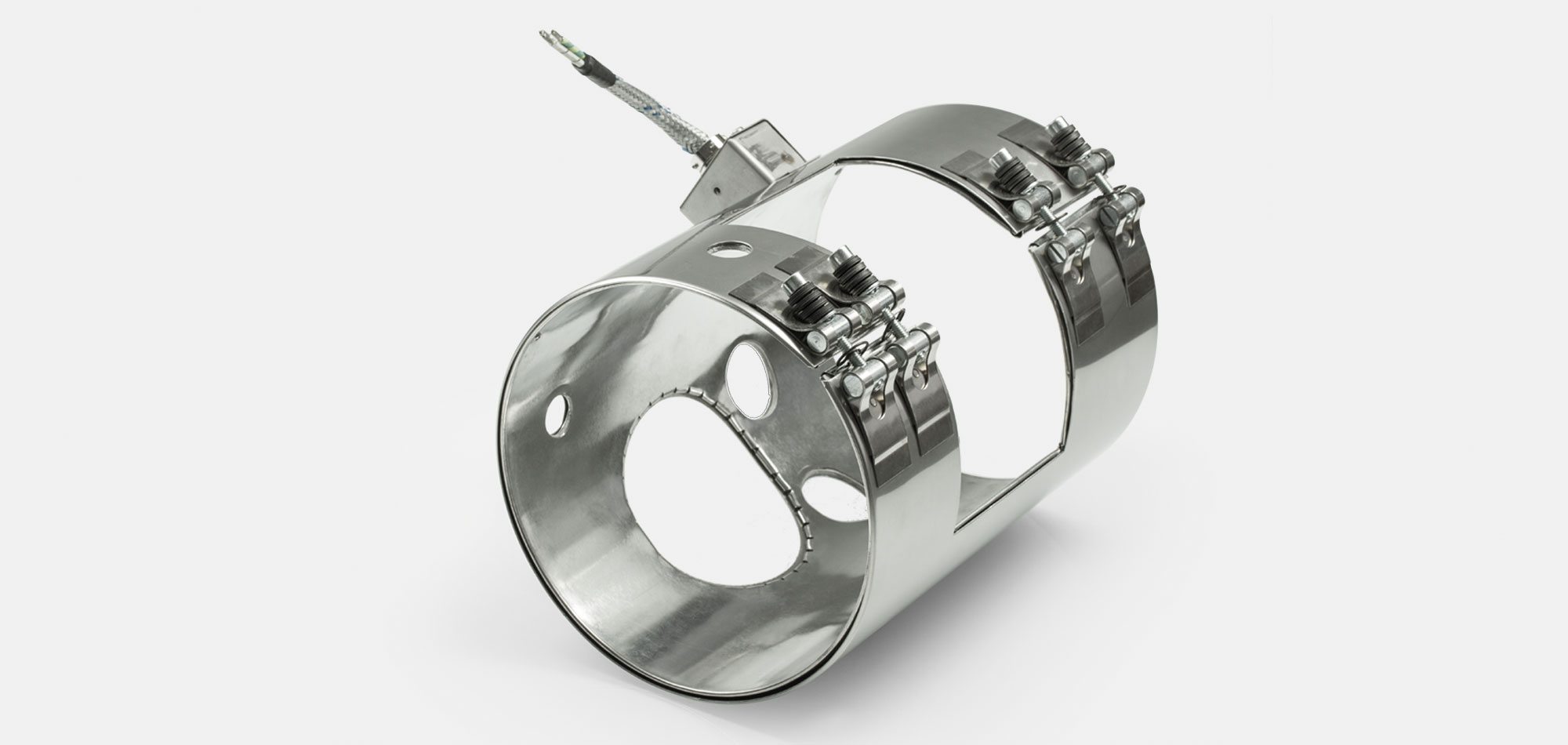

Glimmerisoliertes Heizband mit diversen Aussparungen und Bohrungen
Heizband, für Temperatur bis 280°C, Spitzguss, Extrusion, Bohrungen, Aussparungen, Wärmefühlerhalterung, glimmerisoliert, Isolierstoffeinlage, Wärmeschutzmantel

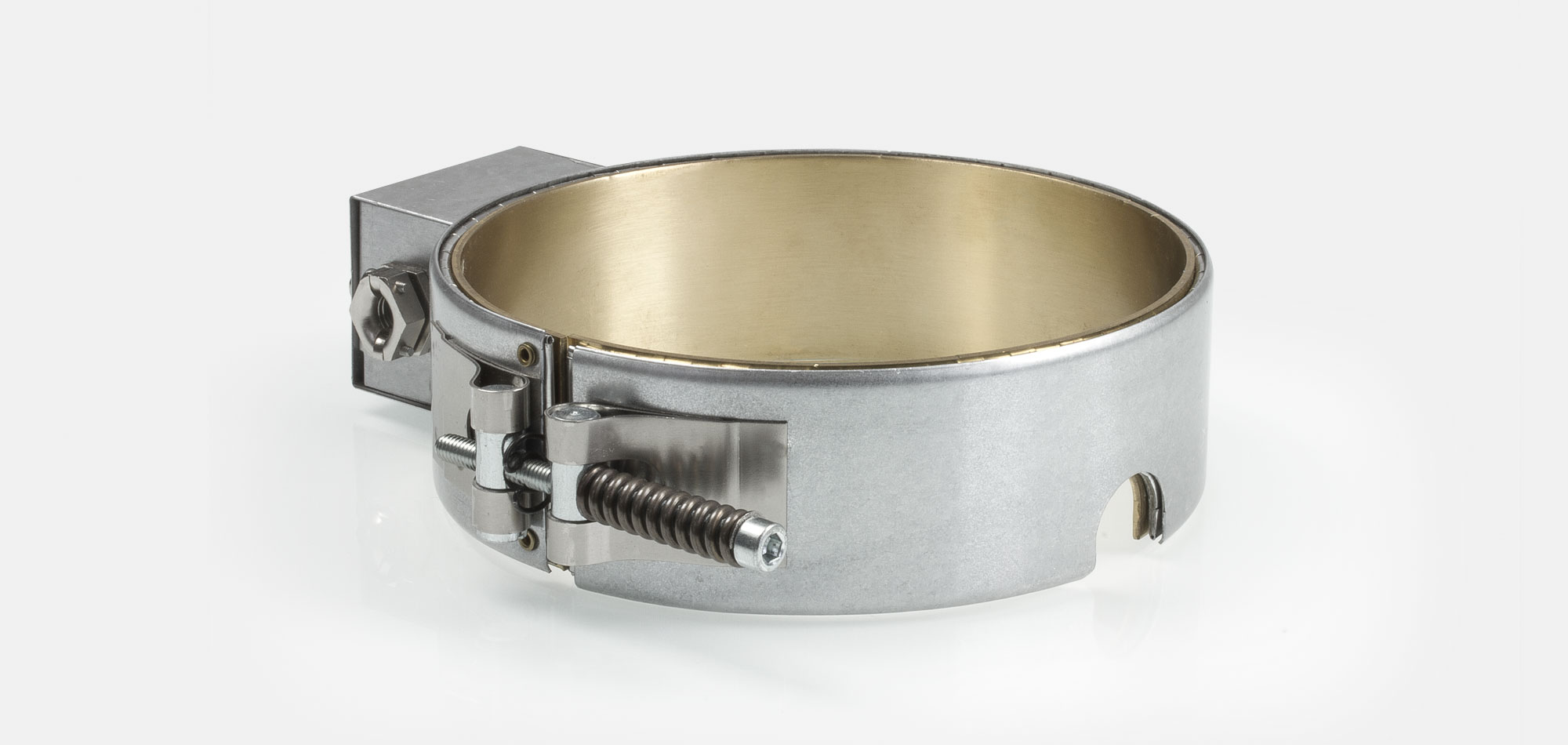

Heizband mit Messingwärmeleitblech und Druckfederverschluss
Heizband, für Temperatur bis 280°C, Spitzguss, Extrusion, Bohrungen, Aussparungen, Wärmefühlerhalterung, glimmerisoliert, Isolierstoffeinlage, Wärmeschutzmantel

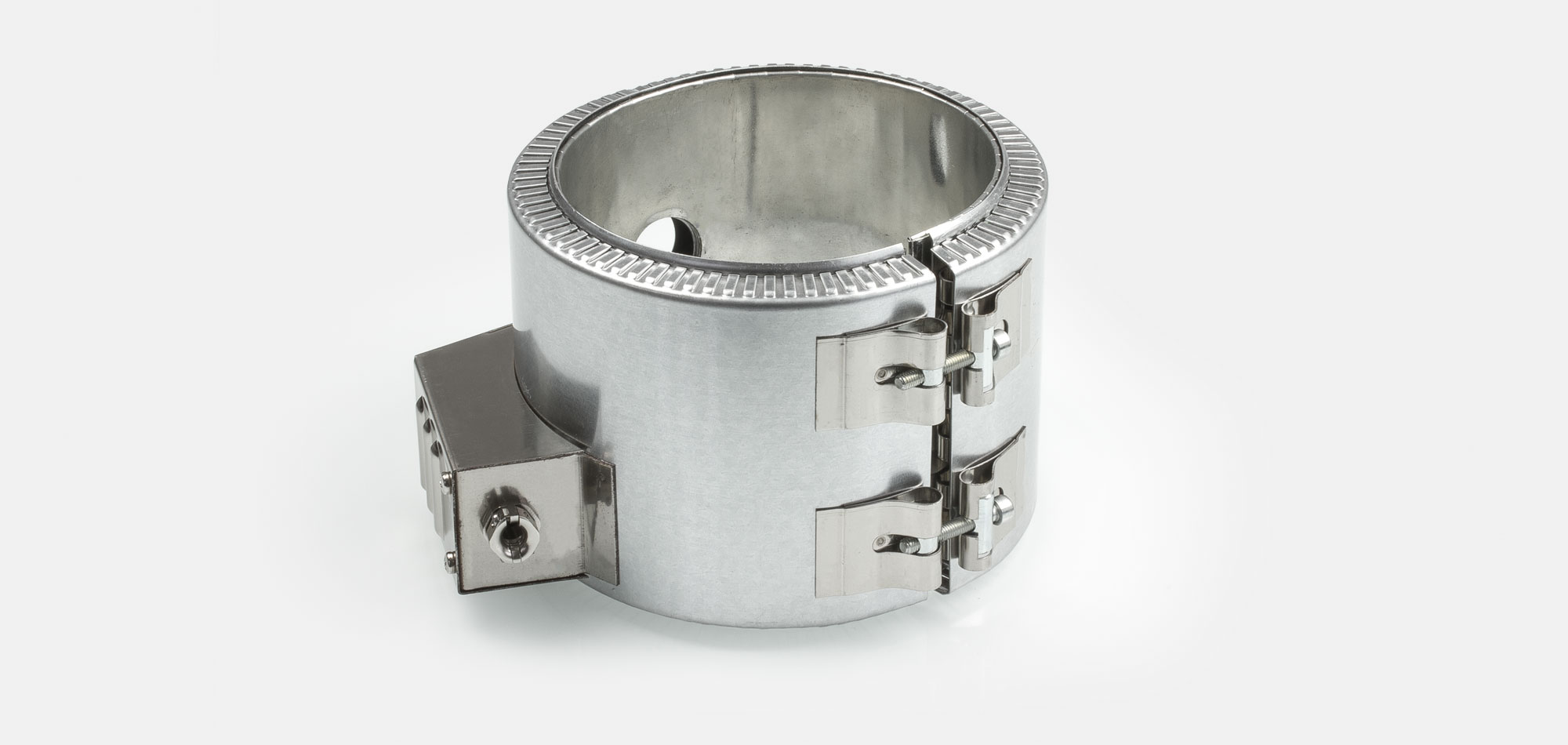

Zylinderheizband mit Wärmeschutzmantel
Heizband, für Temperatur bis 280°C, Spitzguss, Extrusion, Bohrungen, Aussparungen, Wärmefühlerhalterung, glimmerisoliert, Isolierstoffeinlage, Wärmeschutzmantel

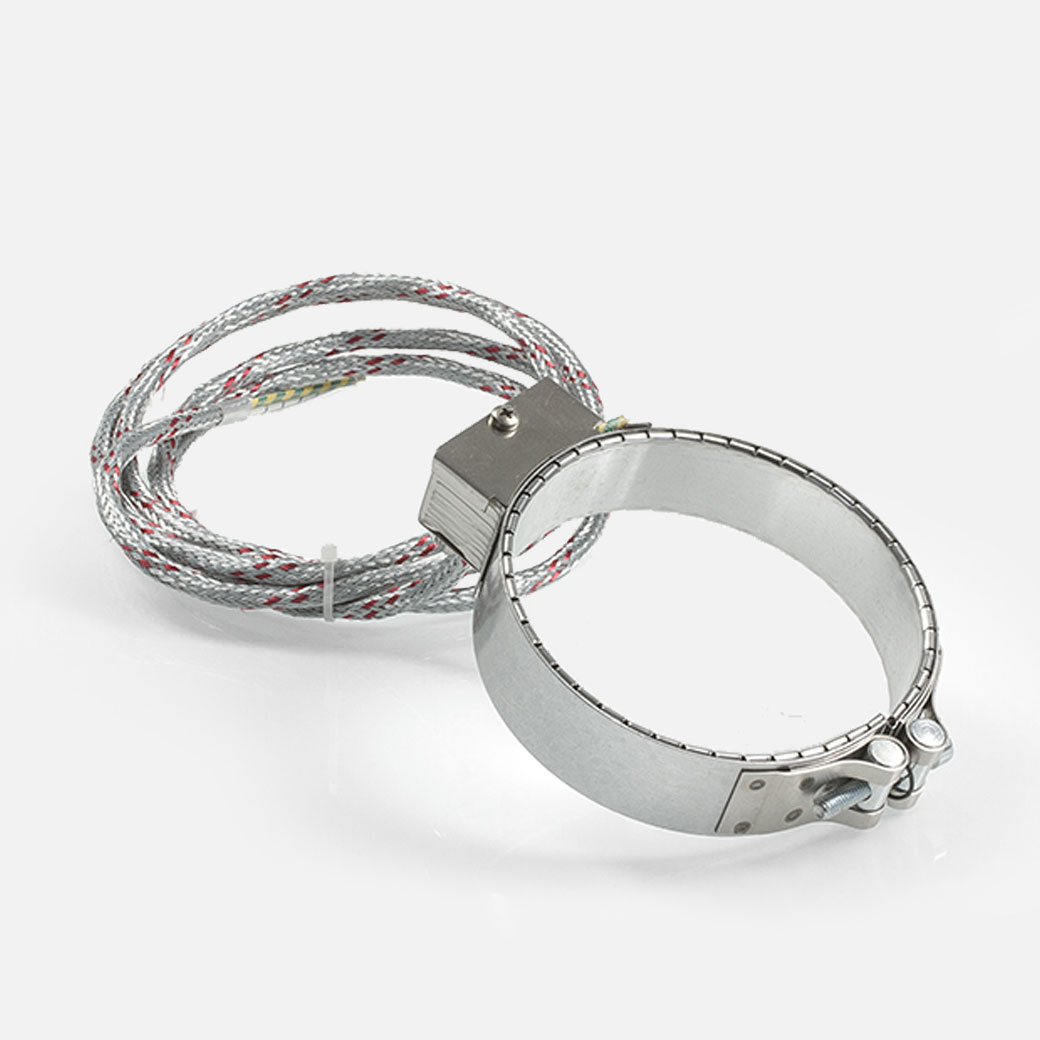

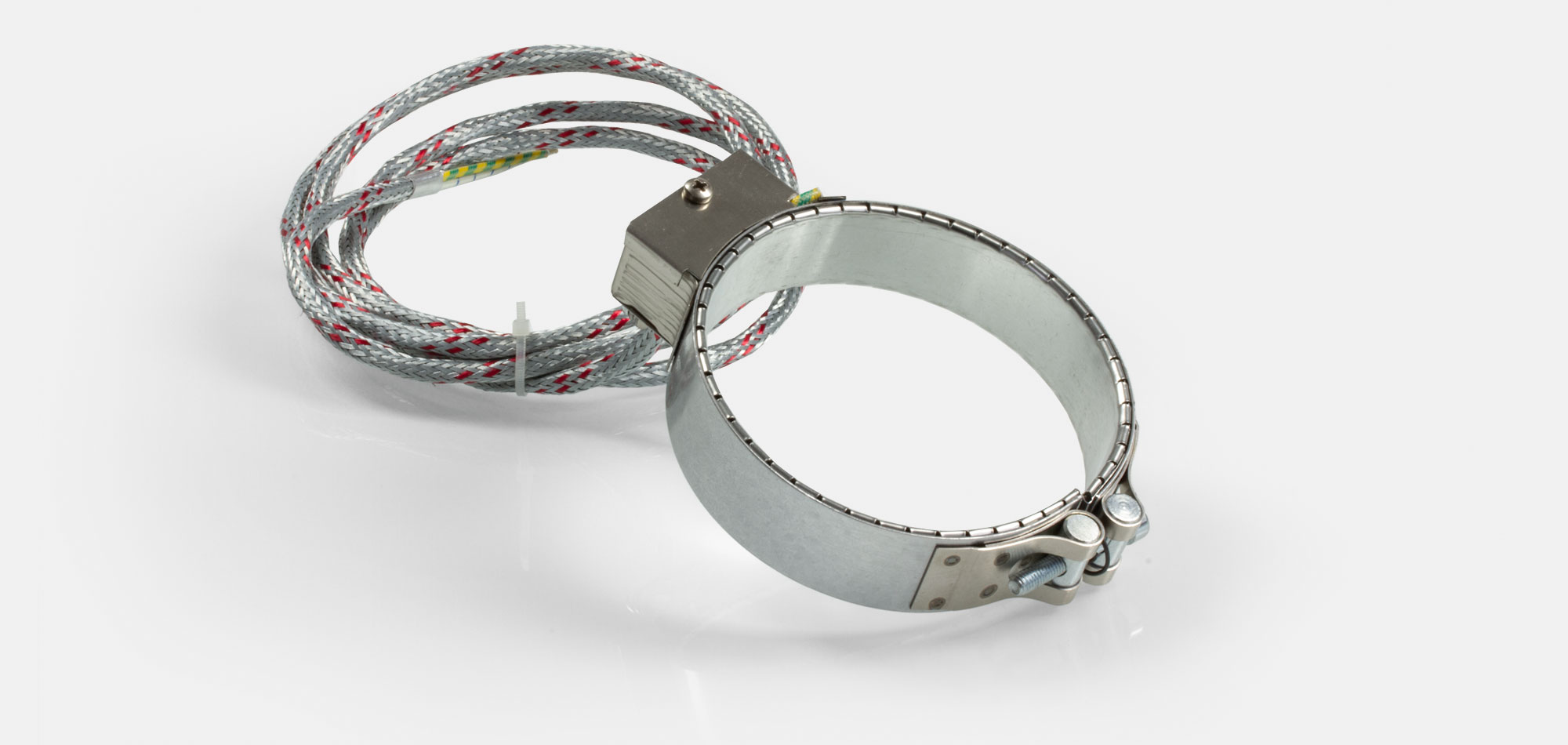

Heizband mit Glimmerisolation für Einsatztemperaturen bis 280°C
